Питательный двухкорпусной насос Flowserve HDB

Питательный двухкорпусной насос Flowserve HDB
Двухкорпусный многоступенчатый насос HDB Flowserve
применяется в энергетике в качестве питательного насоса,
насоса повышения давления, насоса типа ПЭ.
Насос HDB является насосом спирального типа.

Характеристики

Область применения
энергетика
Исполнение
кованая сталь
Перекачиваемая среда
вода
Температура перекачиваемой среды (°C)
до 425
Наличие примесей
нет
Производительность (м³/ч)
до 4000
Напор (м)
до 4300
Давление (бар)
до 450
Частота вращения (об/мин)
до 9000
Категория
BB5

Расшифровка условного обозначения: HDB-10x12x15

• HDB/HSB – исполнение первой ступени с колесом двустороннего / одностороннего входа
• 10 – номинальный диаметр напорного патрубка, дюймов
• 12 – номинальный диаметр всасывающего патрубка, дюймов
• 15 – приблизительный максимальный диаметр рабочего колеса, дюймов

Конструктивные особенности:

• внутренний корпус двухкорпусного многоступенчатого насоса спирального типа с осевым разъемом
• двухзавитковый спиральный отвод
• оппозитное расположение рабочих колес для компенсации осевых сил
• усиленное исполнение внешнего корпуса с напорной крышкой из кованой стали
• индивидуальная установка и фиксация рабочих колес на валу
• проверка радиального биения и динамическая балансировка ротора
• радиальный подшипник скольжения и упорный самоустанавливающийся сегментный
подшипник скольжения

Насос может применяться как насос типа ПЭ, питательный насос, насос для водоснабжения.

Осевые сбалансированные оппозитно расположенные рабочие колёса

Оппозитное расположение рабочего колеса двухкорпусного многоступенчатого насоса HDB спирального типа приводит к сбалансированной осевой гидравлической тяге по всему рабочему пространству насоса. Рабочие колеса имеют прецизионный привод для повышения гидравлической эффективности и обеспечения стабильности. Рабочее колесо насоса (насоса типа ПЭ, питательного насоса...) крепится к валу горячей усадкой и закрывается разрезными кольцами.

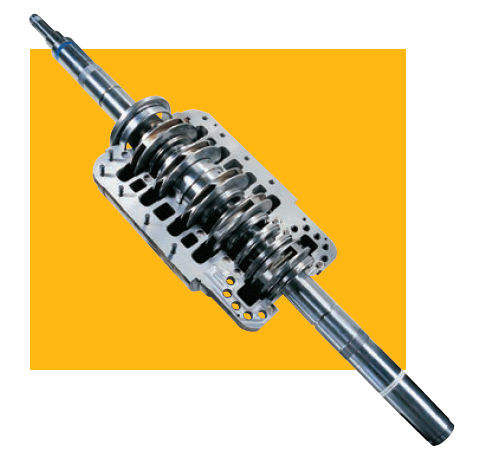

Полностью точно выточенный внутренний корпус
Одинаковые половинки корпуса с осевым разрывом полностью обрабатываются и гидравлически сжимаются. Эта конструкция исключает уплотнение с помощью прокладки. Таким образом требуется только лёгкий болт для закрепления, что облегчает техническое обслуживание.
