Пластинчатый (шиберный) насос V IN LINE

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом

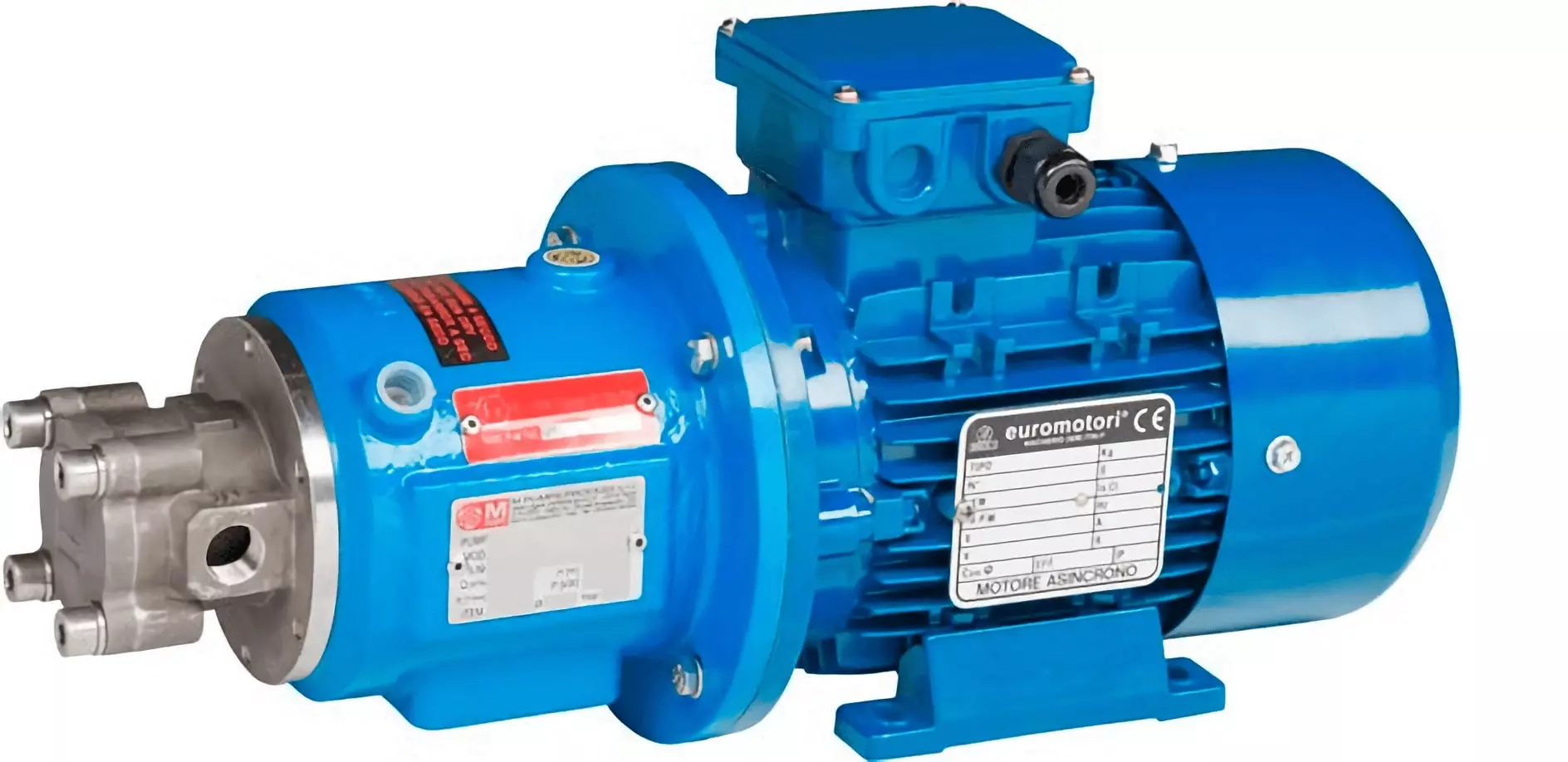

Пластинчатый (шиберный) насос V IN LINE

V IN LINE — это серия моноблочных герметичных насосов. Герметичность достигается за счёт отсутствия в корпусах каких-либо уплотнений, щелей и отверстий. Для этого способа монтажа не требуется основания, муфты или ограждений.

Моноблочные приводы представляют собой обычные приводы, устанавливаемые непосредственно на раму насоса.

Характеристики

Область применения
  • Химическая и фармацевтическая промышленность

  • Перекачка агрессивных, высококоррозионных жидкостей

  • Производство бумаги

  • Пищевая промышленность

  • Машиностроение и строительство

  • Для всех отраслей промышленности, которые выбирают насосы без утечек и низкие эксплуатационные расходы

Исполнение
Нержавеющая сталь 316
Температура перекачиваемой среды (°C)
от -110 до 200
Производительность (м³/ч)
3
Давление (бар)
до 25
Мощность (кВт)
от 0,25 до 2,2
Частота вращения (об/мин)
от 750 до 2000

График рабочих характеристик:

График производительности насоса V IN LINE при 1750 оборотах в минуту

Особенности дизайна

V IN LINE имеют разделение жидкостной камеры/атмосферы с помощью изолирующей оболочки, и это является лучшим решением для перекачивания агрессивных, взрывоопасных и токсичных жидкостей, углеводородов, жидкостей-теплоносителей и жидкостей, которые трудно герметизировать. Такое решение подходит для различных применений, включая системы обратного осмоса, для охлаждающей циркуляции и отбора проб на нефтеперерабатывающем заводе.


Конструкция

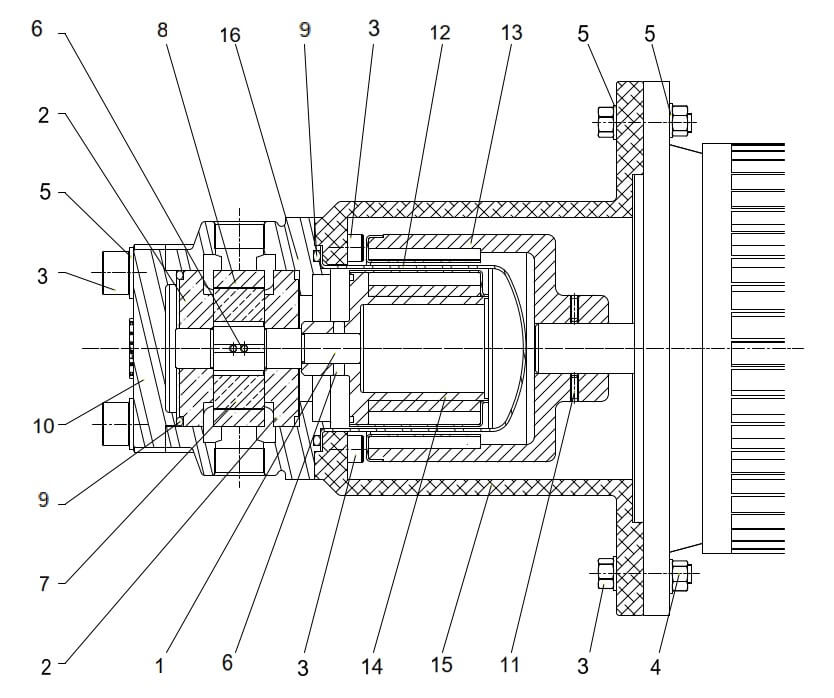

Конструкция шиберного V IN LINE насоса

 1 Ротор
 2 Диск
 3 Винт
 4 Гайка
 5 Шайба
 6 Шпильки
 7 Лопатки
 8 Статор
 9 Кольцевое уплотнение круглого сечения
 10 Кожух корпуса насоса
 11 Установочный винт
 12 Гильза
 13 Внешний магнит
 14 Внутренний магнит
 15 Кронштейн
 16 Корпус насоса

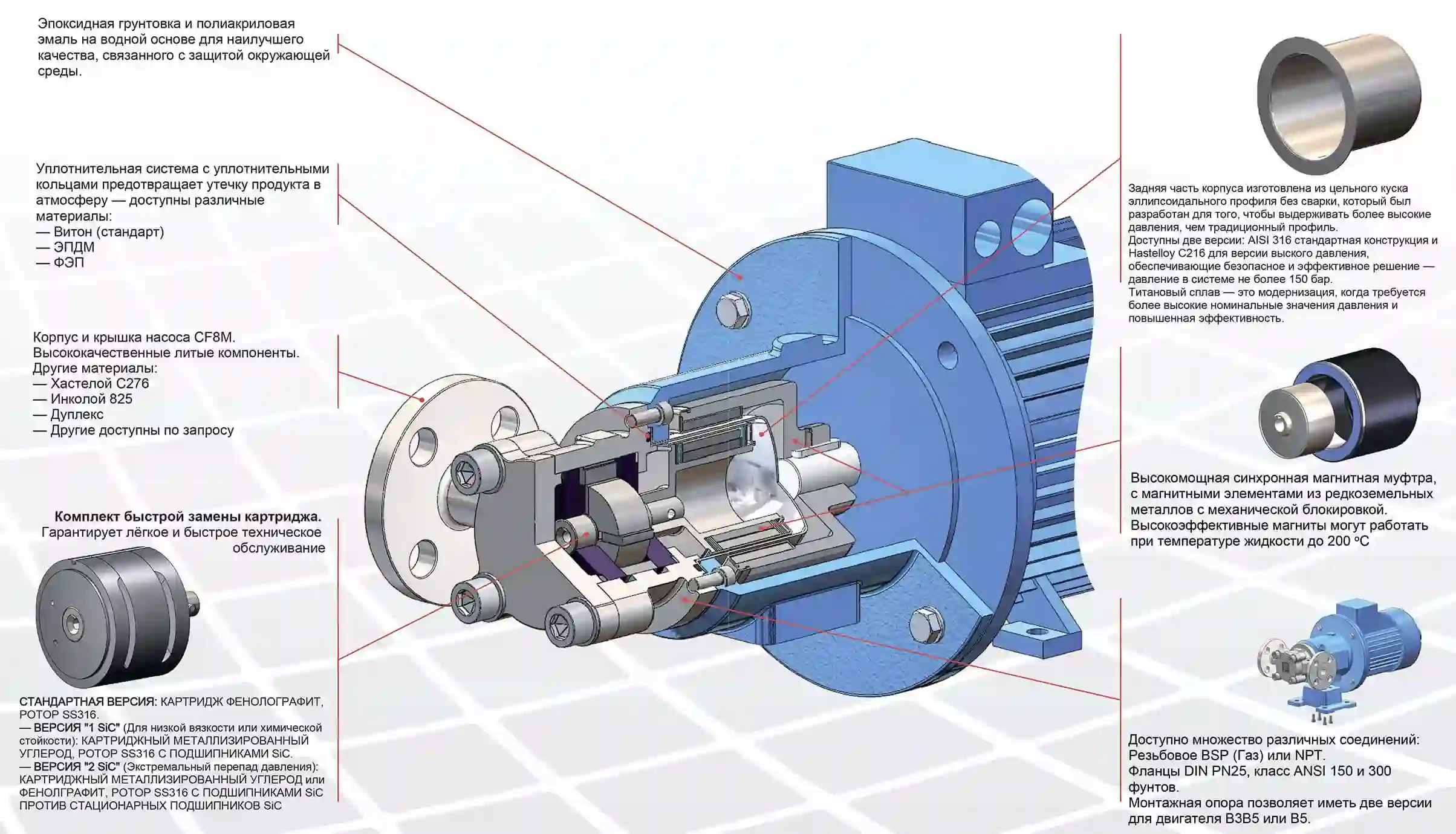

Исполнение:

Детали насоса V IN LINE и материалы их исполнения


Принцип работы:
