Шнековые насосы Roto

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом
Шнековые насосы Roto

Одновинтовые насосы предназначены для перекачки широкого спектра жидкостей. Данные самовсасывающие насосы эффективно работают с жидкостями различной вязкости (вплоть до неньютоновских) и обладают возможностью точного регулирования производительности.

Основным рабочим органом одновинтового насоса является героторная пара или ротор-статор (винт-обойма). При вращении ротора в статоре жидкость движется по спиралеобразному каналу статора. Таким образом и происходит перекачка жидкости.

Вы можете получить больше информации о производителе в нашей статье:

Характеристики

Область применения
  • Полный цикл работы с биомассой
  • Перекачивание высоковязких сред
  • Добыча и переработка нефти
  • Другие промышленные применения
Исполнение
Чугун, нержавеющая сталь
Температура перекачиваемой среды (°C)
до 350
Производительность (м³/ч)
до 220
Давление (бар)
до 12
Частота вращения (об/мин)
до 1450

Характеристики:

Модели насоса группированы по сериям, каждая под свою область применения.

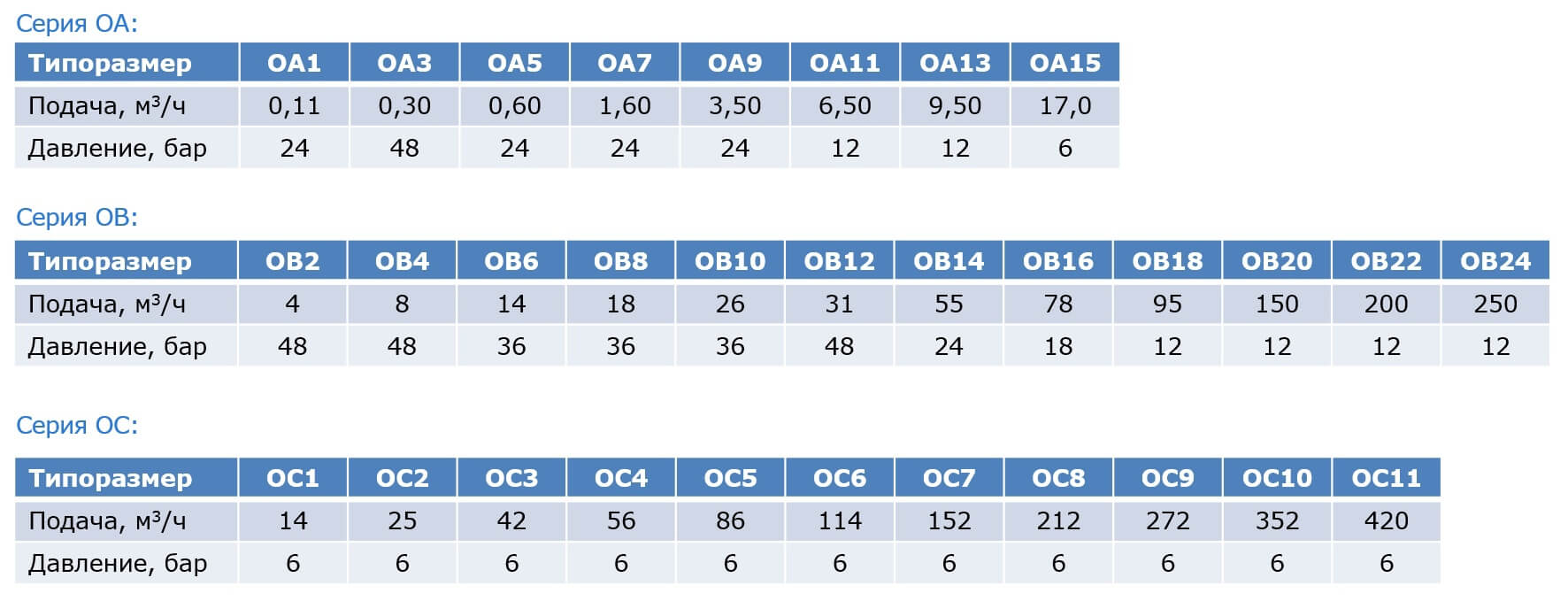

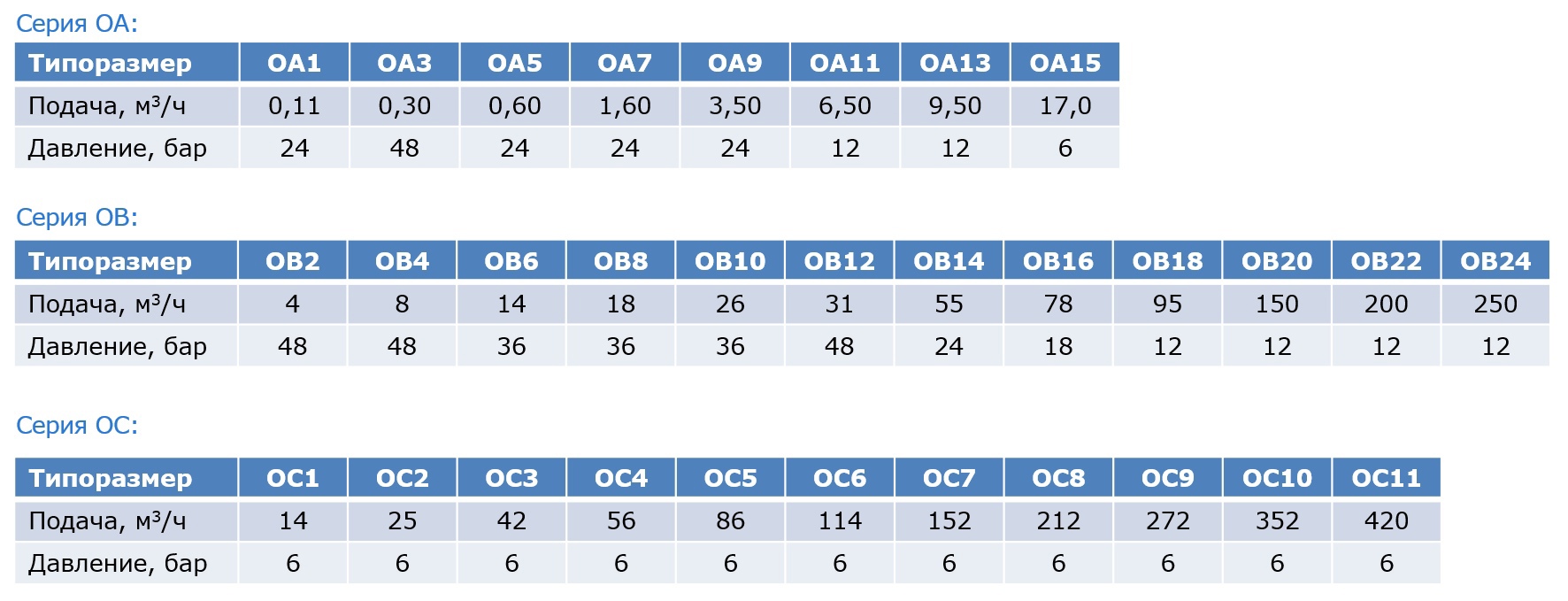

Характеристики одновинтовых насосов с группировкой по серии

Исполнение:

Насос может иметь горизонтальное или вертикальное расположение ротора.

По требованию заказчика насос может оснащаться дополнительными элементами, например: подающим  шнеком c азотированной поверхностью, камнеуловителем, усиленными подшипниками и различными типами бункерами длиной до 3м.

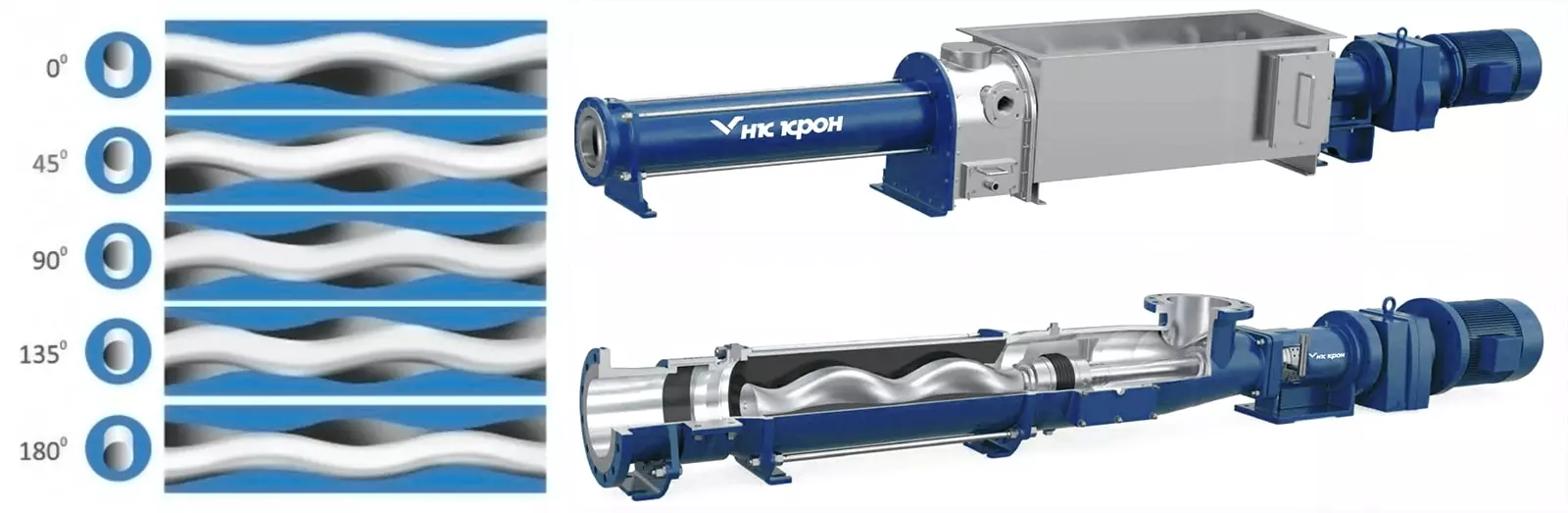

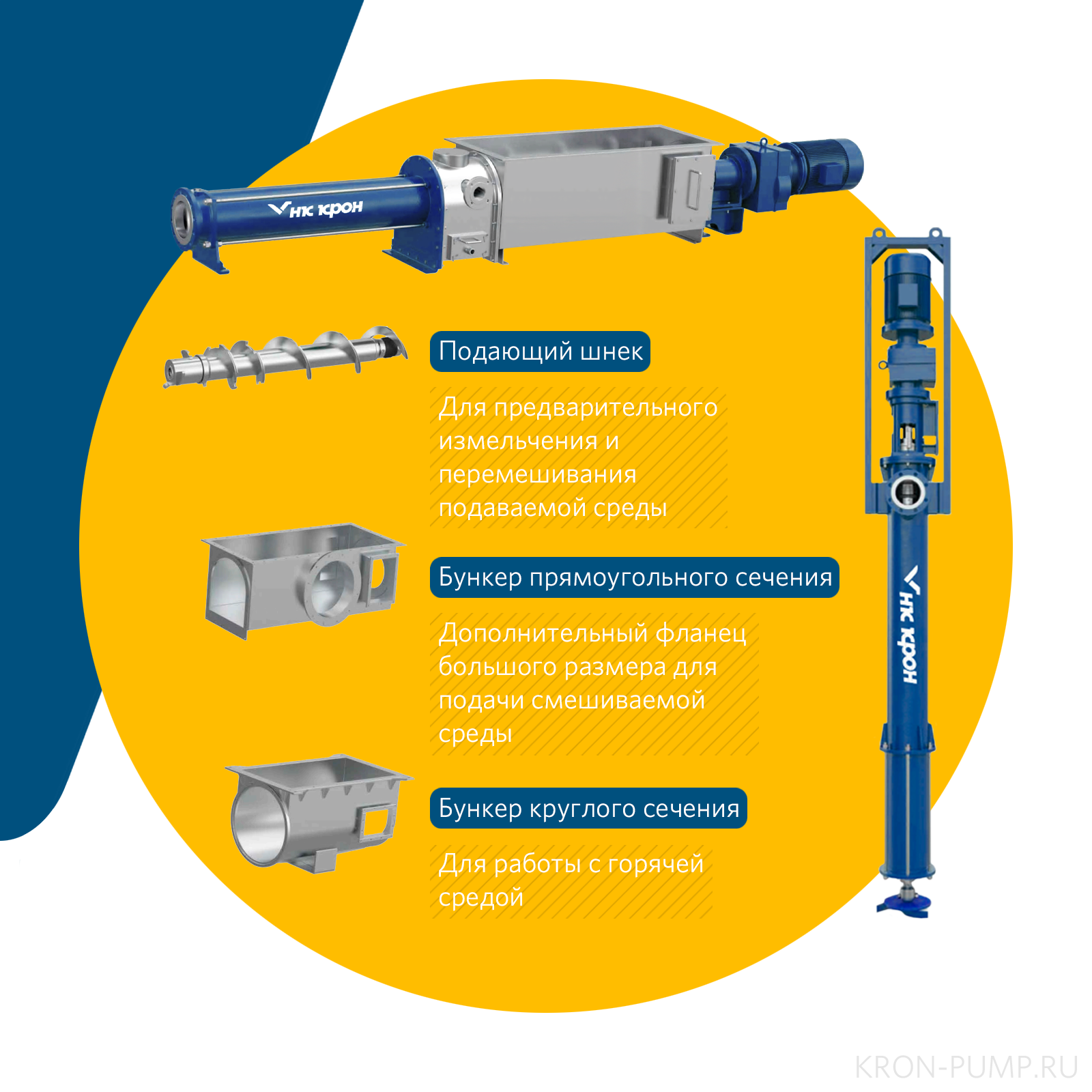

Варианты конфигурации одновинтовых насосов Roto

Статор обычно изготовляется из эластомера и имеет на один заход большую спираль. Важным моментом является эксцентриситет между центрами вращения спиралей ротора и статора, что и позволяет создать герметичную пару трения.

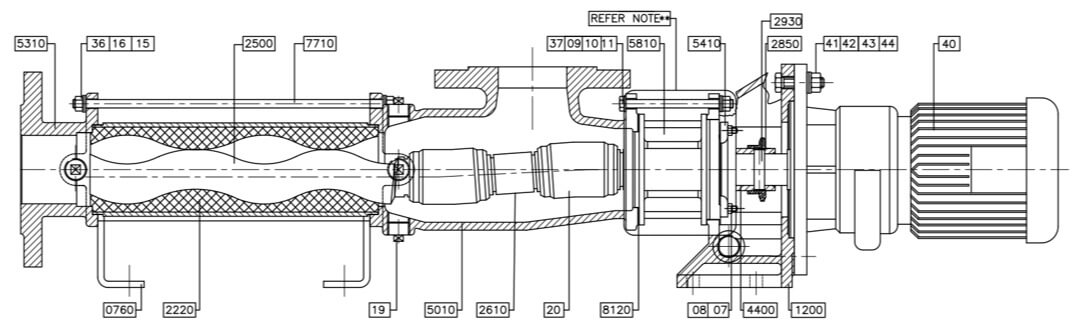

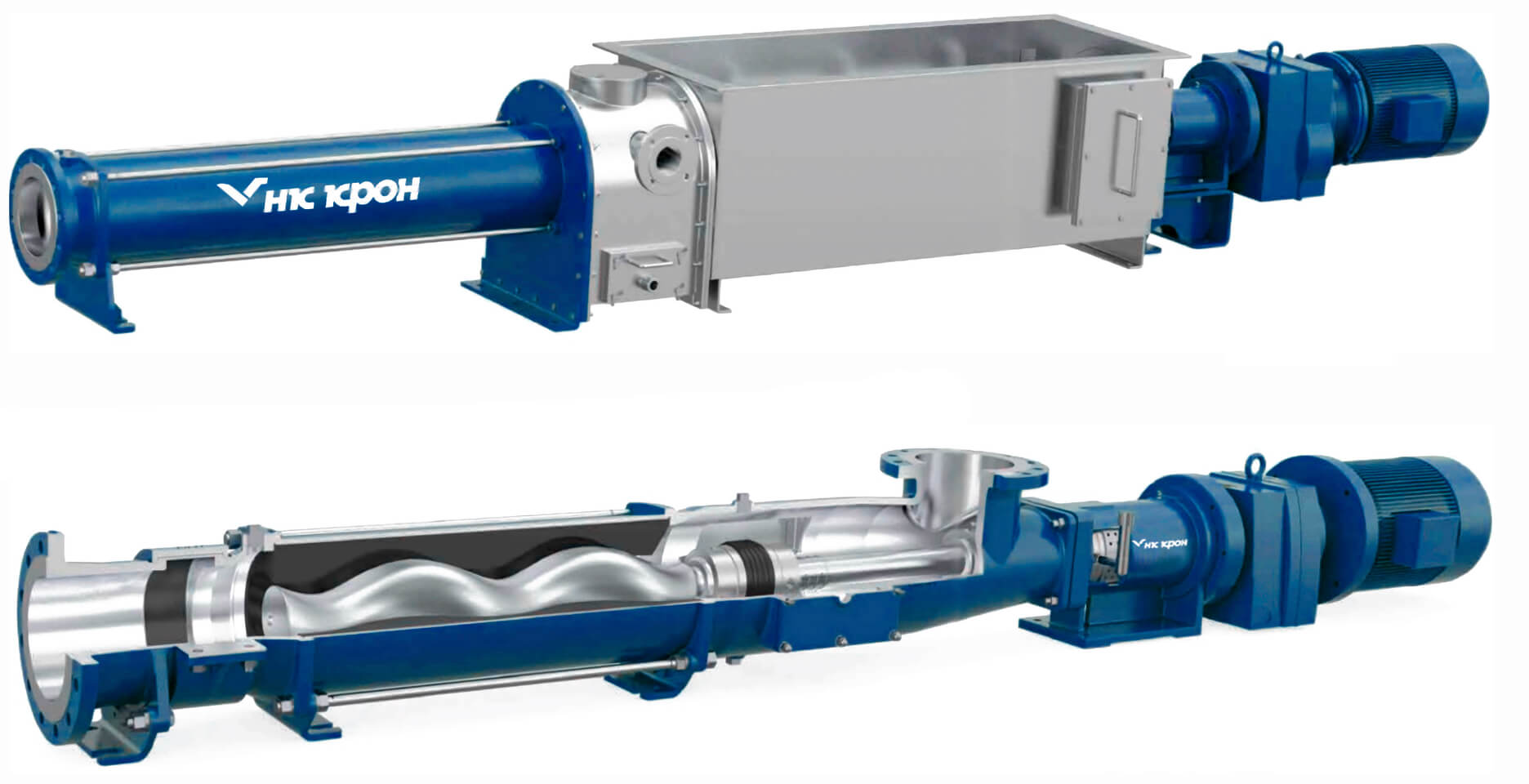

Строение статора и ротора одновинтового насоса Roto в разрезе

Особенности:

Материальное исполнение горизонтального одновинтового насоса

  • Специальное исполнение. По запросу возможно исполнение из специальных сплавов, таких как Duplex, Super Duplex и других.
  • Фланцевые соединения. Исполнение по стандарту ANSI/ASME B16.5 или EN 1092.
  • Легкое обслуживание без демонтажа трубопроводов. Контроль состояния и замена ротора и статора без дополнительного демонтажа.

  • Клапаны различного назначения. Возможна установка обратного, перепускного и предохранительного клапанов.
  • Длительный срок службы и безотказная работа. Благодаря тому, что между элементами насоса и корпусом отсутствует металлоконтакт, насос может работать даже без смазки в течение определенного периода времени.
  • Вариации. Возможно исполнение по стандарту API676 — объёмные насосы роторного типа.
  • Электродвигатели. Мощность и габарит электродвигателей в соответствии с ГОСТ 31606-2012 или DIN.
  • Высокий объёмный КПД. Благодаря герметичному разделению объемных полостей статора и ротора.
  • Уплотнения. Картриджные двойные и одинарные торцевые уплотнения, возможно исполнение по API 682
  • Высокая всасывающая способность. Ввиду постоянного разделении линий всасывания и нагнетания винтовые насосы способны создать разряжение во всасывающем трубопроводе, достаточное для подъема жидкости до уровня расположения насоса.
  • Бесшумная работа механической части. Во время работы слышен только шум от привода насоса.
  • Самозаполнение. Самозаполняющиеся насосы позволяют работать с вовлеченным воздухом/паром/газом. Благодаря вытесняющему действию и присущему принципу самозаполнения, а также устойчивости к кавитации и гидроударам.


Уплотнение вала:

Сальниковая набивка

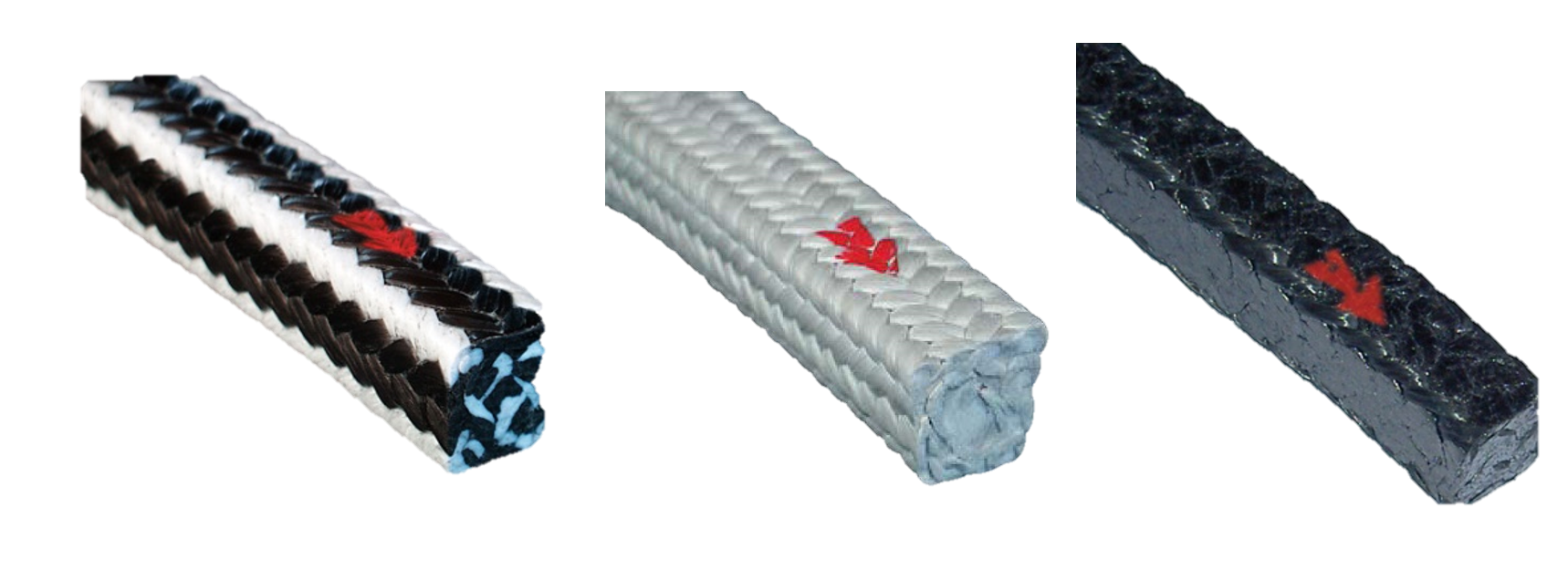

Сальниковая набивка горизонтального одновинтового насоса

  • Из асбеста
  • Из искусственных минеральных волокон
  • Из натурального материала (растительных волокон)


Торцевое уплотнение

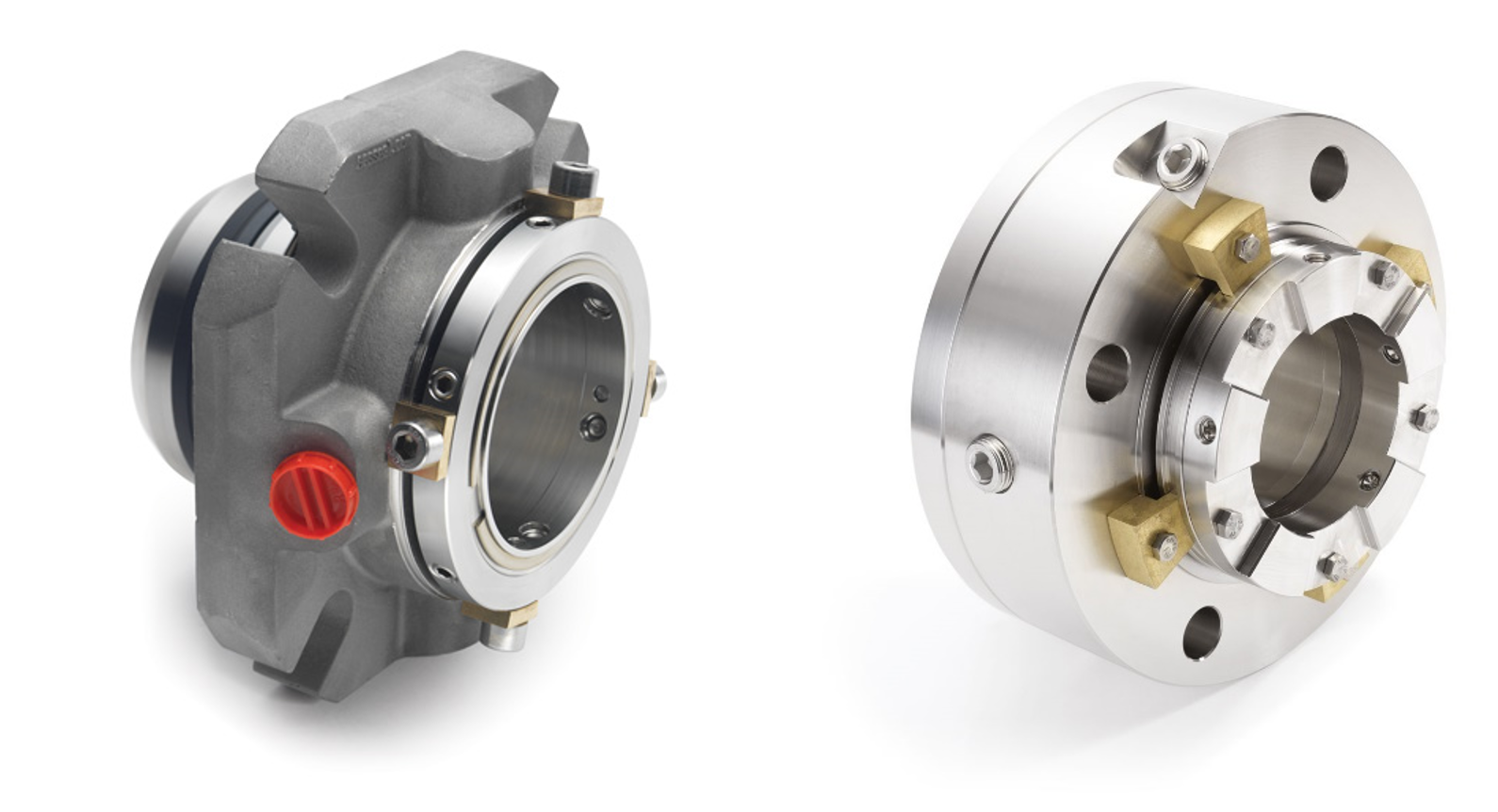

Торцевое уплотнение горизонтального одновинтового насоса

  • Одинарное механическое уплотнение
  • Одинарное механическое уплотнение с дополнительной защитной ступенью
  • Двойное механическое уплотнение
  • Сухие газовое уплотнения


Области применения:

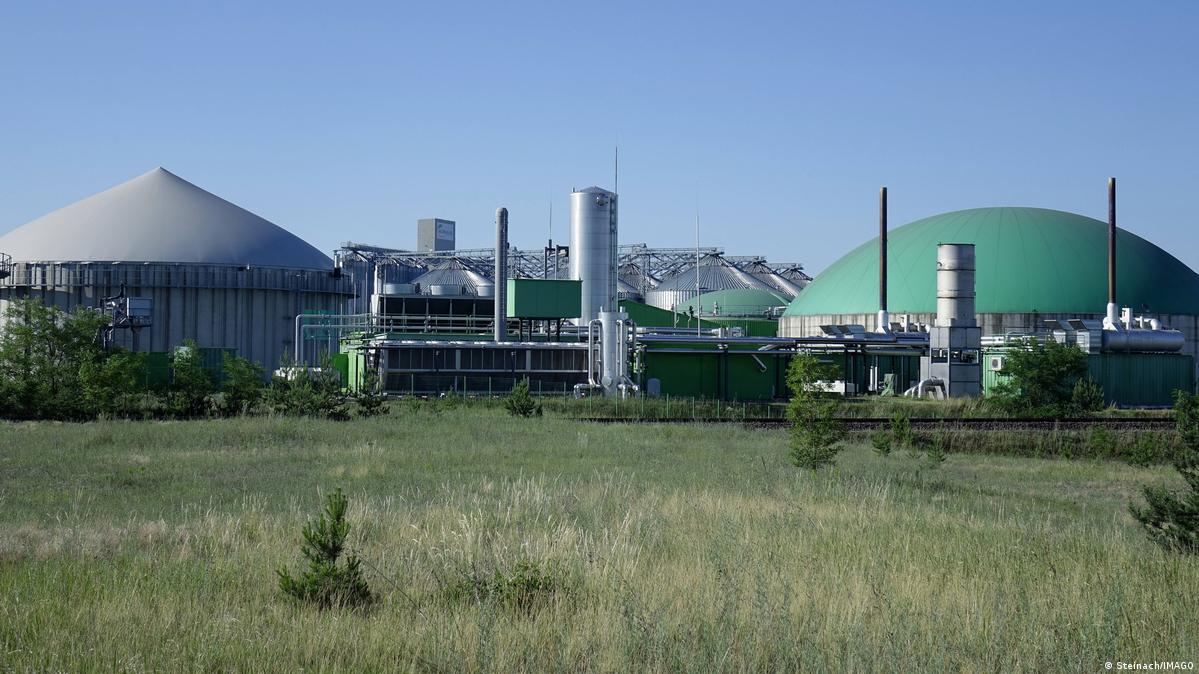

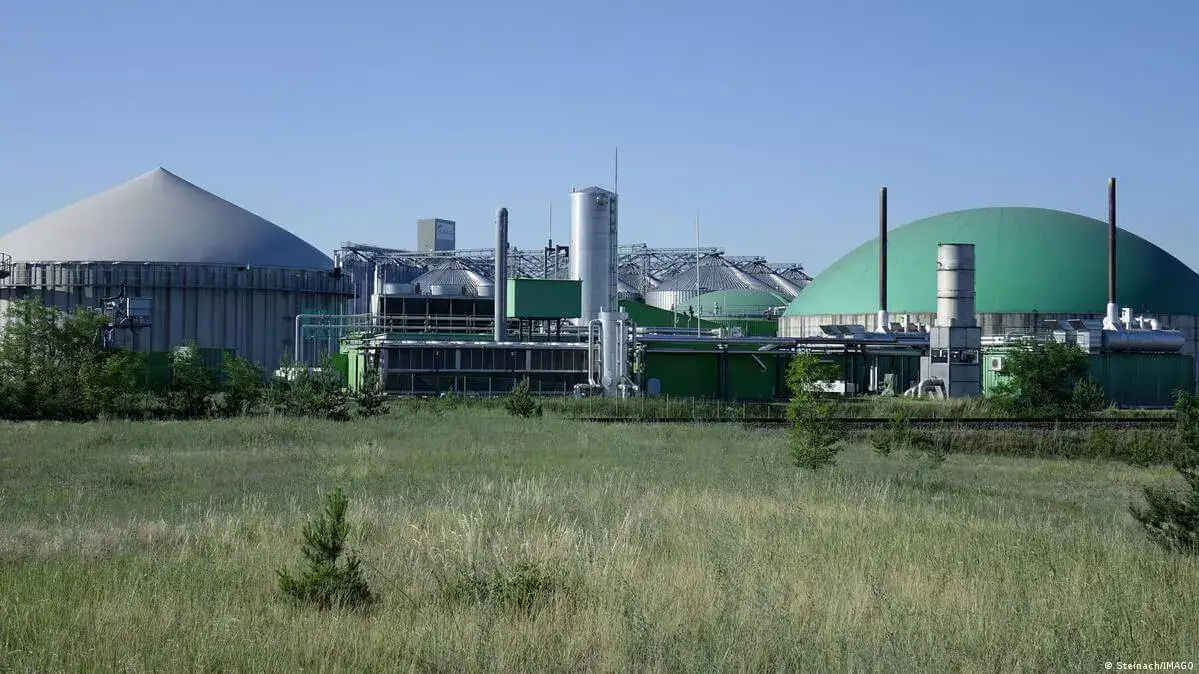

Биогазовая индустрия

Биогазовая индустрия
  • Биогаз — лучшее решение для получения чистой энергии. Помимо снятия части нагрузки с основных электрических сетей, дополнительным плюсом является получение органических удобрения в качестве побочного продукта
  • Полный цикл работы с биомассой: транспортировка, рециркуляция, смешивание, пастеризация
  • Основные источники биомассы: трава и силос, пищевые отходы, канализационные отходы, сахарная свекла, остатки зерновых

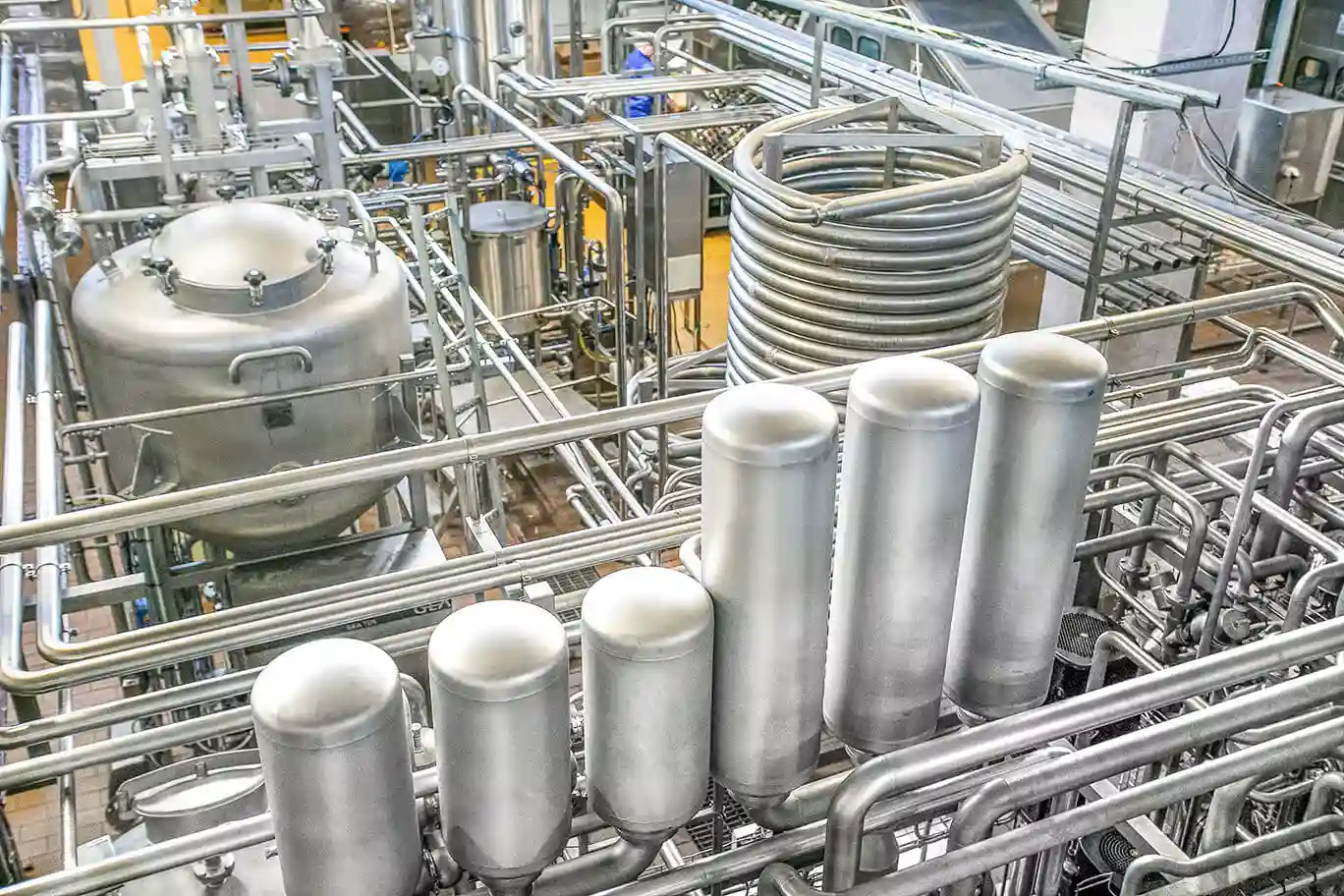

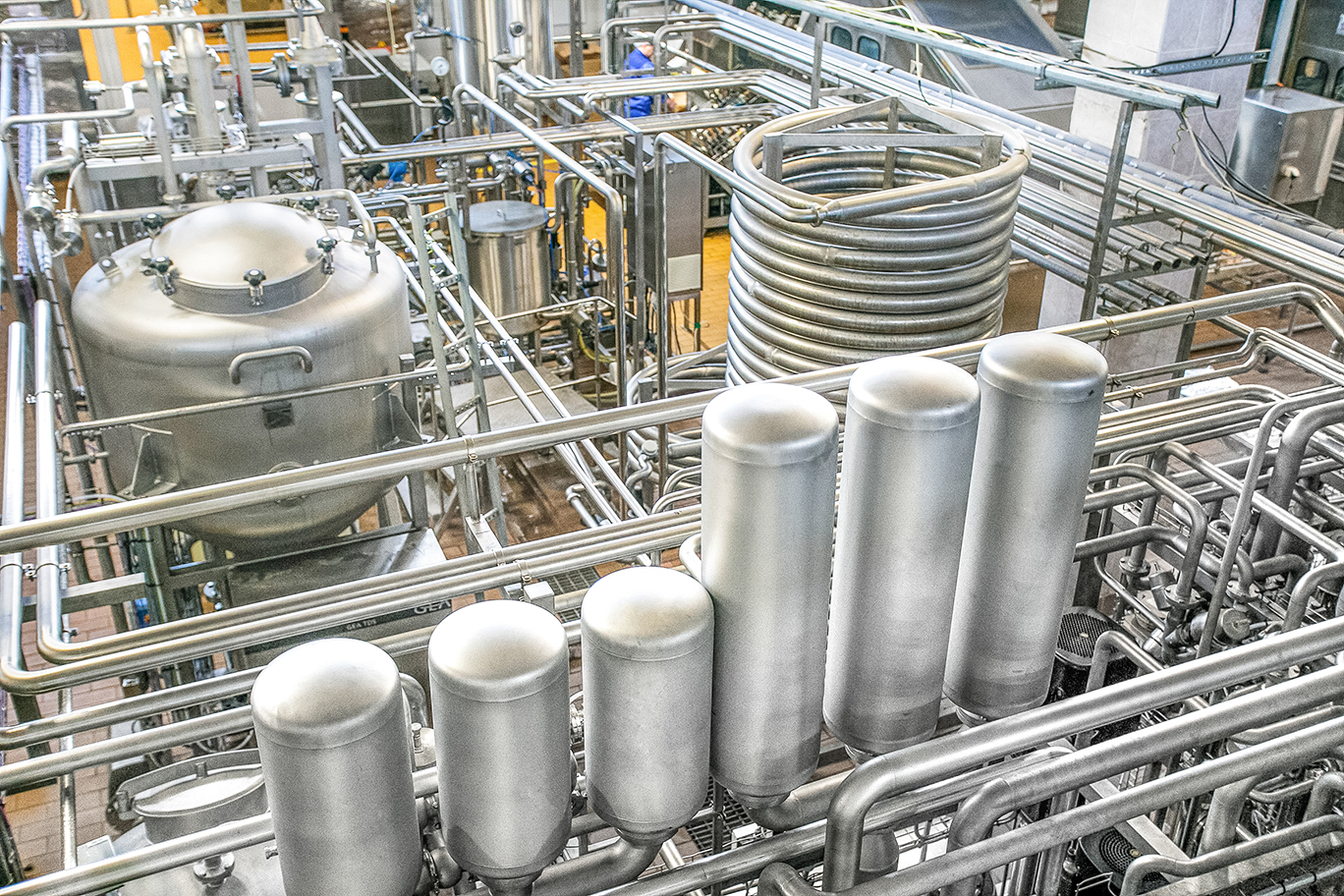

Пищевая промышленность

Пищевая промышленность
  • Перекачивание высоковязких сред (сахарная патока, пюре, шоколадная масса и др.). Перекачиваемая среда может содержать волокнистые и твердые включения до 1 мм
  • Насосы могут быть быстро разобраны для полной очистки элементов и устранения неполадок
  • Исполнение проточной части из нержавеющей стали и полиуретана, разрешенных к применению в пищевой промышленности

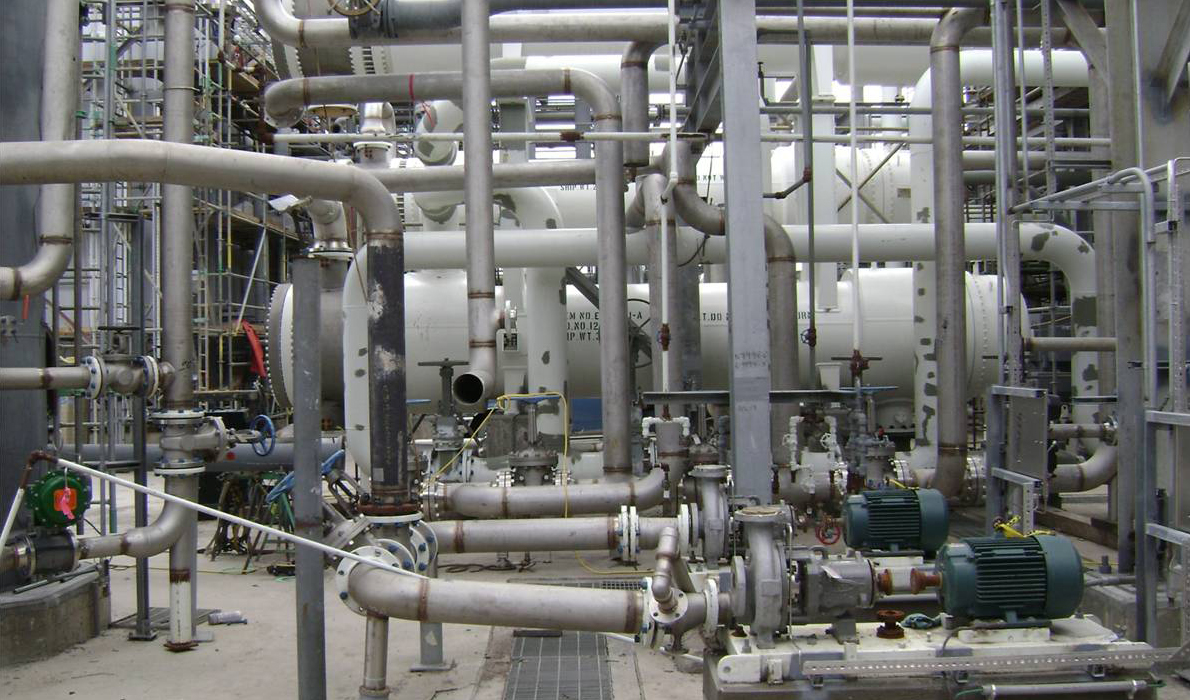

Промышленное применение

Промышленное применение
Добыча нефти:
  • Тяжелая нефть
  • Стабилизированная сырая нефть
  • Углеводородный конденсат
  • Закачка химреагента
  • Некондиционная и дренажная нефть
  • Вода из скважины с природным газом
Химическая промышленность:
  • Продукты тонкого химического синтеза
  • Масла
  • Краски
  • Биотопливо
  • Нефтехимия
  • Косметические кремы
Энергетика и металлургия:
  • Смазочное масло
  • Масло для высокооборотных дизельных двигателей
  • Тяжелые малосернистые нефтяные остатки
  • Темные нефтепродукты
Нефтепереработка:
  • Остаток вакуумной перегонки
  • Подача продукта (в том числе висбрекинга) в установку каталитического риформинга и замедленного коксования
  • Нефтяные остатки и очищенные нефтепродукты
  • Промышленный топочный мазут
