Погружной канализационный насос WQB

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом

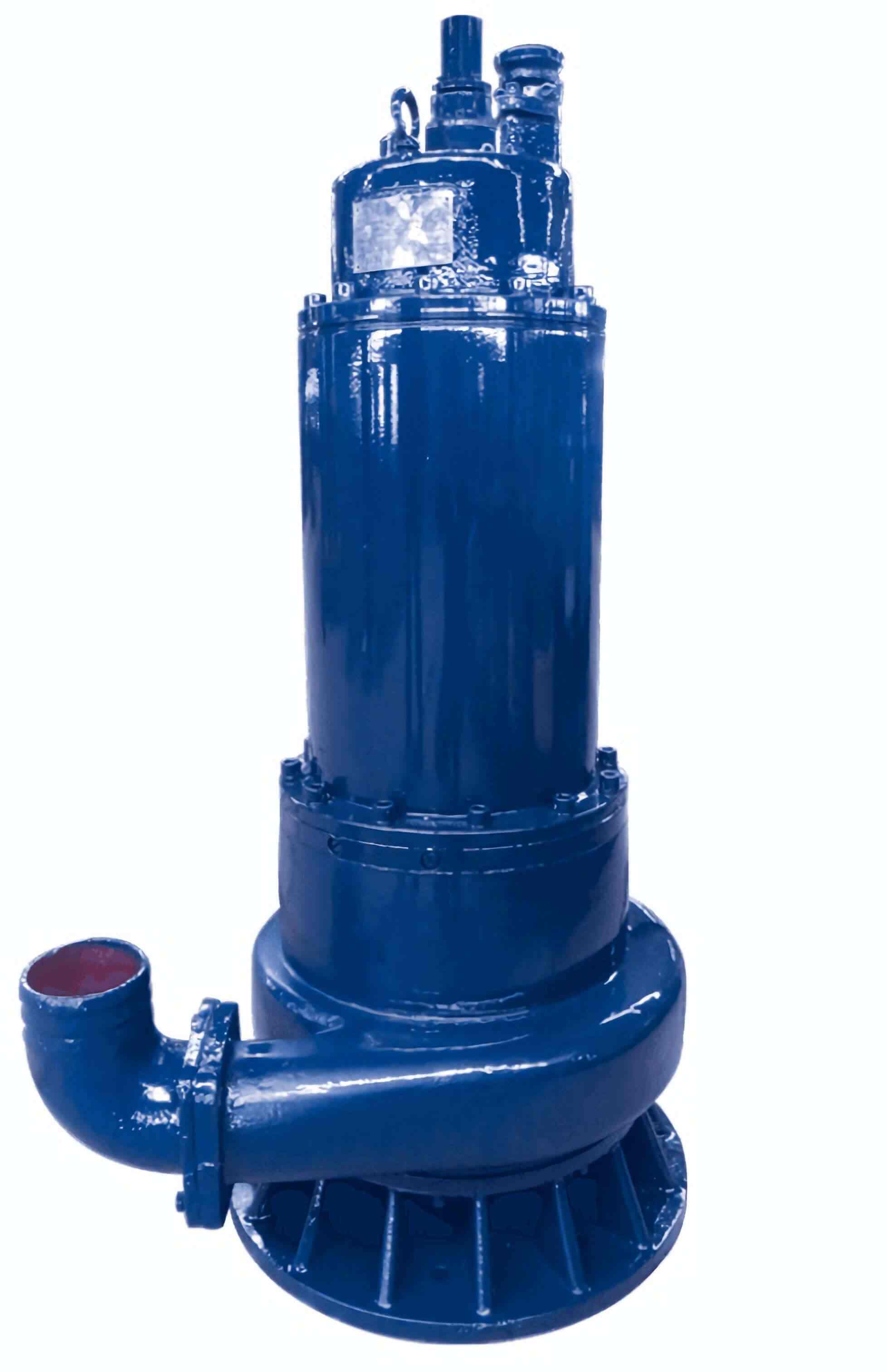

Погружной канализационный насос WQB

Насосы серии WQB предназначены для перекачивания хозяйственно-бытовых, ливневых, промышленных сточных вод и грунтовых вод. Для применения в комплектных канализационных и ливневых насосных станциях, очистных сооружениях, сельском хозяйстве.

Насосы могут быть установлены стационарно (на автоматической трубной муфте) или свободно на дне резервуара.

Насос так же может использоваться для перекачивания сточных вод на предприятиях с Классом зоны IIB и температурной группой T1-T4 горючего газа и взрывоопасной смеси пара и воздуха. WQB подходит для угольной, химической и нефтехимической промышленности.


Таблица характеристик насоса


Прайс-лист

Характеристики

Область применения
  • Очистные сооружения химических и нефтехимических предприятий
  • Городские очистные сооружения
  • Канализационные насосные станции
  • Водоснабжение предприятий
  • Водозабор необработанной воды
Исполнение
Серый чугун, Высокохромистый чугун, Нержавеющая сталь 304,316
Перекачиваемая среда
Вода, сточные воды
Температура перекачиваемой среды (°C)
От 0 до +40С (Высокотемпературное исполнение по запросу)
Производительность (м³/ч)
до 1500
Напор (м)
до 80
Комплектность
Насос с встроенным электродвигателем, кабелем 10м
Степень защиты
IP 68
Взрывозащита
Exd IIB T4 (Exd IIC T4 по запросу)
Мощность (кВт)
от 1,5 до 200
Напряжение (В)
380V, 660V, 1140V

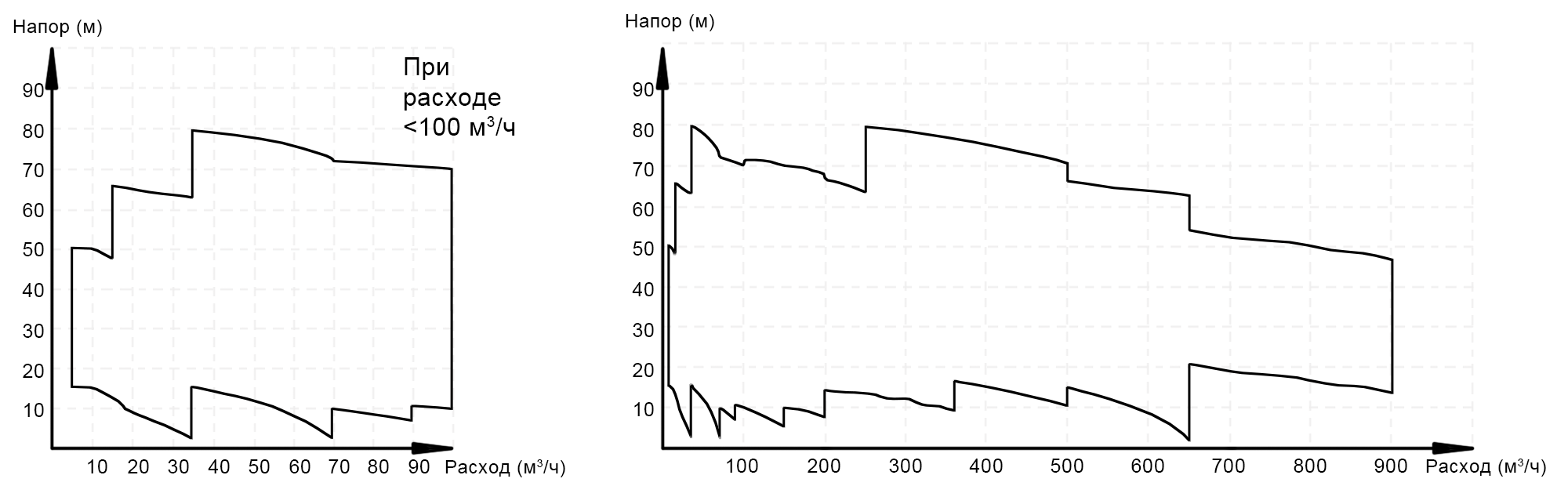

Производительность:

Типы установок насоса
Данные, на основе которых построены данные графики, являются результатами статистических экспериментов с насосами WQB в максимально возможном диапазоне работы, за исключением моделей с расходом выше 800 м³/ч.

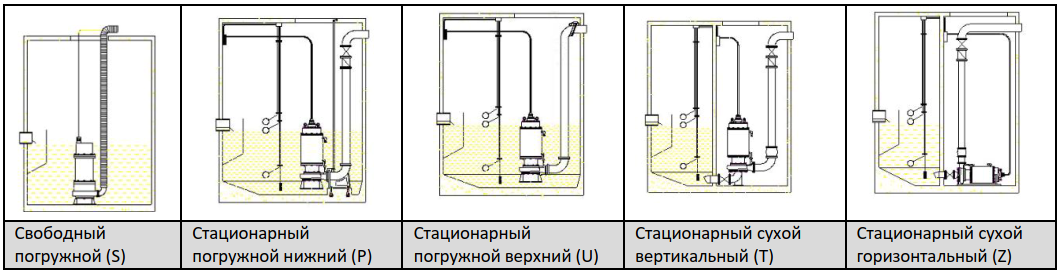

Типы установок насоса:

Типы установок насоса

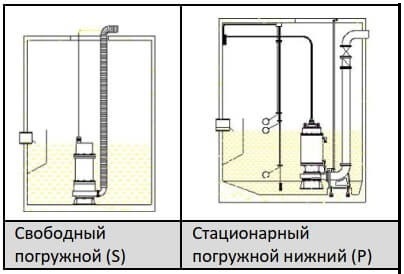

  • Тип монтажа S – Насос устанавливается на дно приямка. Отвод жидкости осуществляется посредством гибкого шланга

  • Тип монтажа P – При установке в глубоком колодце насос опускается на дно по направляющим. Крепится на стационарном патрубке смонтированном на дне колодца с помощью автоматического замка. Отвод жидкости осуществляется посредством стационарного трубопровода.

  • Тип монтажа U – При установке в неглубоком колодце насос стационарно крепится на патрубке смонтированном на в верхней части колодца с помощью автоматического замка. Отвод жидкости осуществляется посредством стационарного трубопровода.

  • Тип монтажа Т – При этом типе монтажа насос оборудуется кожухом охлаждения. Насос установлен в сухом помещении вертикально. Отвод жидкости осуществляется посредством стационарного трубопровода. Персонал может войти в насосную для быстрого ремонта насоса. Даже если насосная затоплена водой, насос может работать нормально

  • Тип монтажа Z – При этом типе монтажа насос оборудуется кожухом охлаждения. Насос установлен в сухом помещении горизонтально. Отвод жидкости осуществляется посредством стационарного трубопровода. Персонал может войти в насосную для быстрого ремонта насоса. Даже если насосная затоплена водой, насос может работать нормально

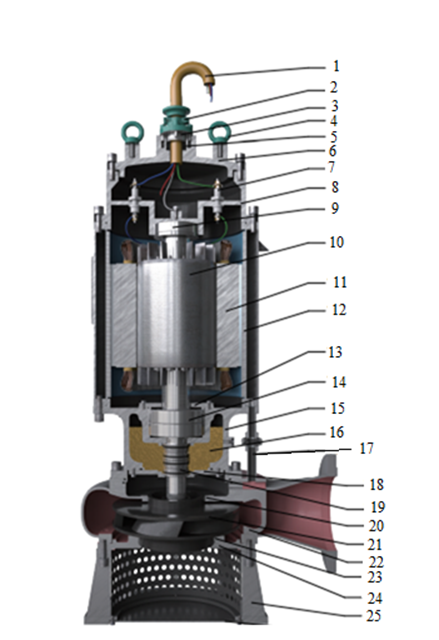

Конструкция насоса:

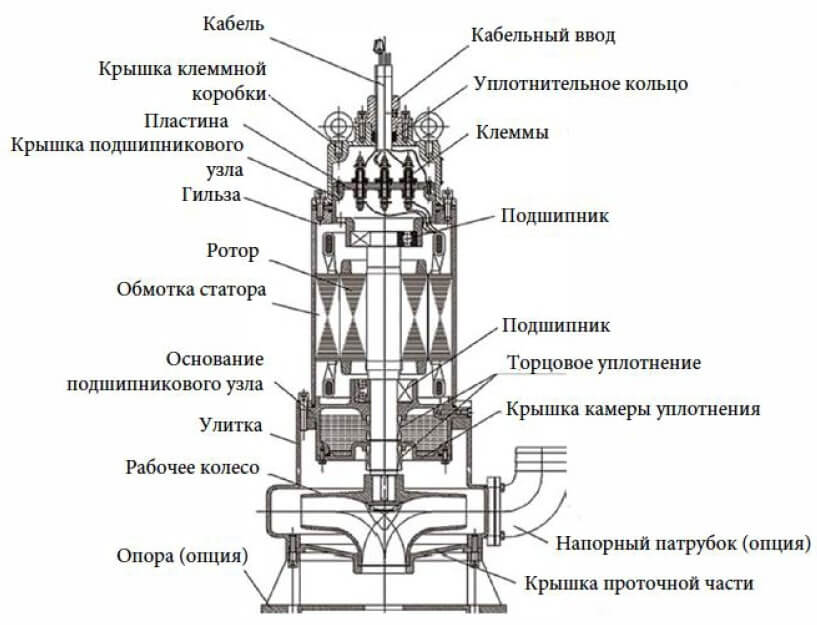

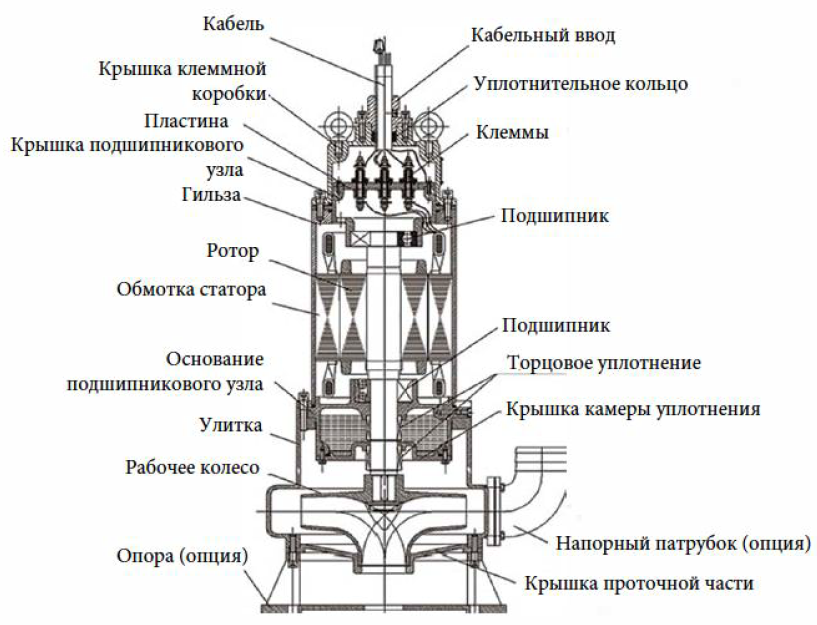

Схема конструкции насоса

Насос погружной WQB — это моноблочный насосный агрегат вертикального исполнения. В верхней части корпуса расположен электродвигатель, в нижней — улитка с рабочим колесом. Внутренняя полость электродвигателя отделена от зоны перекачиваемой жидкости сдвоенным торцевым уплотнением. На валу двигателя применены усиленные подшипники.. Между рабочим колесом и нижним подшипником размещена масляная камера. Масло в камере предназначено для смазки и охлаждения пар трения торцевых уплотнений. Оно же служит гидравлическим затвором для предотвращения проникновения перекачиваемой жидкости в полость электродвигателя. Электродвигатель трехфазный асинхронный переменного тока со степенью защиты IP68 и классом изоляции обмоток F (155˚ С). В обмотки электродвигателя встроены термические выключатели, предотвращающие перегрев.
