Отклонения заявленного и фактического КПД на кривых характеристик насоса

В последнее время различные европейские производители насосов стали указывать более высокий заявленный КПД насоса, чем фактический КПД насоса. В связи с этим  Flowserve предлагает следующие опции при заказе оборудования.

При подборе насоса кривая его характеристики может отображаться по стандарту  ISO либо по стандарту Института Гидравлики. Рассмотрим более подробно, что подразумевают под собой испытания по этим стандартам и какие допуски при этом используются.

Первое издание  ISO 9906  – это стандарт, описывающий гидравлические испытания насосов, проводимые большинством европейских производителей для насосов, поставляемых на внутренний рынок, а также своим традиционным заказчикам. Североамериканские производители насосов, как правило, используют стандарт Американского Инстритута Гидравлики Категории А. Как правило, кривые насосов Flowserve строятся именно по этому стандарту. Для некоторых моделей (3393, 3409, 3410, 3420, 3498 и 3600) программа подбора  ePrism дает возможность осуществлять выбор и распечатывать кривые как по стандартам  ISO 9906 Категории 1 и Категории 2 в дополнение к стандартным кривым Института Гидравлики (уровня А).

По стандарту  ISO допустимо указывать более высокие значения гидравлического КПД на кривой насоса, так как имеется больший минусовой допуск по КПД. Расходо-напорные кривые при этом не меняются. На кривых по стандарту ISO 9906 Кат. 1 или 2 расчетная и максимальная мощность указывается на основе заявленного КПД. Стандарт, согласно которому издана кривая, указывается в шапке документа.

Однако, когда насос уже сконфигурирован, мощность электродвигателя выбирается исходя из  минимального КПД, допустимого по стандарту, чтобы предотвратить перегрузку двигателя. Таким образом, мощность двигателя рассчитывается по КПД согласно Стандарта Института Гидравлики Категории А. Семейства кривых насосов Flowserve выполнены именно по этому стандарту.

Стандарт гидравлический испытаний ISO следует применять только в тех случаях, когда заказчик традиционно  использует только данный стандарт. В общем случае стандарт ISO не следует использовать в проектах для инженерных подрядных организаций и клиентов, которым он не знаком и которые не согласны его принять. За применение того или иного стандарта допусков отвечает продавец оборудования. Также он обязан переадресовать все вопросы заказчика заводу.

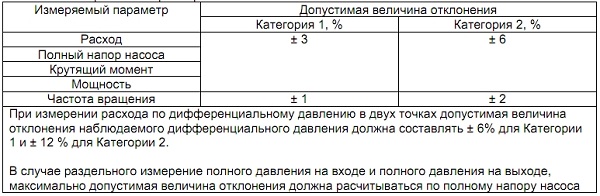

Таблица 3 - Допустимая амплитуда отклонений стандарта ISO как процентное отношение от среднего значения измеряемого параметра.
