Насосы для перекачивания СУГ

05.01.2022

Сейчас, когда российская промышленность перешла в стадию роста и активно развивается переработка углеводородов, большой интерес вызывают насосы для перекачивания СУГ. Их используют и в системах отопления как в быту, так в коммунальной сфере и на производстве. Также насосы для перекачивания СУГ используют для загрузки цистерн для последующей транспортировки.


Чем насосы для перекачивания СУГ отличаются от обычных насосов для нефтепереработки?

Прежде всего давайте определимся, что такое СУГ. СУГ - это сжиженные углеводороды, находящиеся при температуре от – 50 до +50 градусов. Как правило это смесь пропана и бутанов. Сжиженные углеводороды характеризуются тем, что это чистая жидкость с низкой вязкостью.

Какие же особенности могут быть для перекачивания таких жидкостей?

Так как температура перекачиваемой жидкости невелика, то вполне можно использовать стандартные консольные насосные агрегаты типа ОН-1, если конечно этого позволяют требования по напру и расходу, например МНХИ. Это будет самым экономичным решением.

Если же существуют особые требования лицензиара по строгому следованию стандарту API-610, то следует использовать насосы типа OH-2, BB-2,BB-5.

Для СУГ точно не подойдут насосы типа BB4, так как возможна утечка жидкости между секциями насосов и проблематично будет использование насосов типа BB3 ввиду высоких требований затяжке болтов по всей окружности уплотнения между верхней и нижней частями насоса из-за низкой плотности и вязкости жидкости.


А что же касательно уплотнения насосов для перекачивания СУГ?

СУГ определенно требует двойного торцового уплотнения как это жидкость легко воспламеняющаяся.
Но, учитывая, что СУГ - жидкость маловязкая с плохой смазывающей способностью, то при применении насосов с торцовыми уплотнениями придется использовать план 53, что довольно дорого.

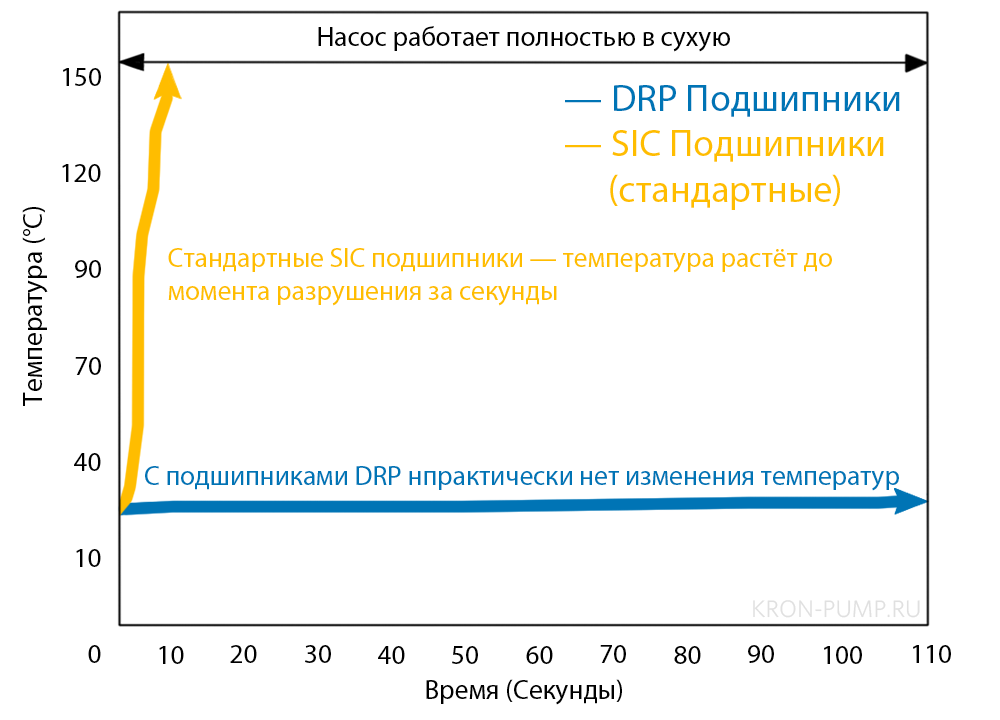

Разница между DRP и SIC подшипниками в насосах

А как же герметичные насосы? Чистую жидкость, такую как СУГ, было бы очень хорошо перекачивать герметичным насосом, который не требует дорогостоящего 53 плана. Однако, есть одно но… малая вязкость жидкости. Герметичный насос, как известно, имеет в своей конструкции подшипники скольжения, которые смазываются перекачиваемой жидкостью.

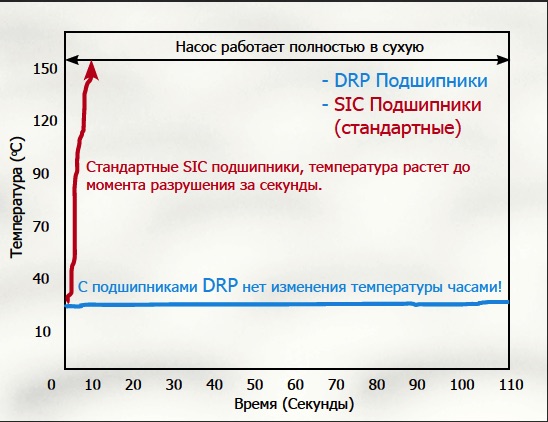

У СУГ слишком плохая смазывающая способность. Любой герметичный насос тут не подойдет, так как проработает он не долго – из-за нагрева при недостаточной смазки подшипники перегреются и лопнут. Для перекачивания СУГ используются герметичные насосы с подшипниками скольжения из специальных углепластиков, обладающих самосмазывающей способностью. На графике слева вы видите как ведет себя насос со стандартным подшипником из карбида кремния. Если не обратить внимание поставщика на низкую вязкость жидкости, ваш насос проработает не более минуты, хотя безусловно он будет очень дешев. На картинке ниже приведены результаты испытаний насоса с разными типами подшипников при работе без жидкости. Как можно видеть, специальные подшипники могут без жидкости работать часами, а стандартные придут в негодность за секунды. Кстати, благодаря такому свойству механики стараются не ставить насосы со стандартными подшипниками совсем защищая тем самым герметичный насос от возможного пуска на закрытую задвижку, так как герметики чрезвычайно чувствительны к работе без жидкости.

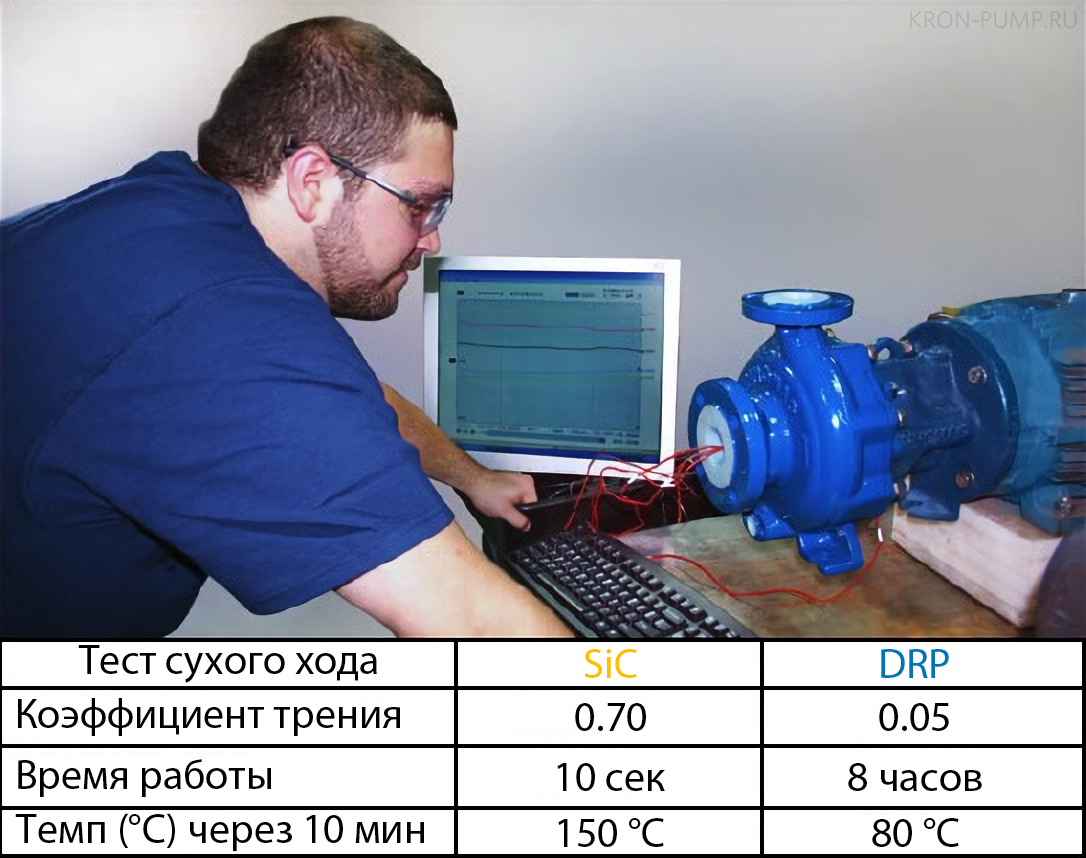

Таблица показателей DRP и SIC подшипников
