Насосы для топливных заправок от Flowserve SIHI 01.06.2017


Flowserve Sihi созданы для свершений

Сжиженные газы различаются не только способами их промышленного и бытового применения, но и способами их производства. Сжиженные газы, согласно DIN 51622, включают в себя такие компоненты как пропан, бутан и их производные, а также они содержат двуокись углерода, аммоний и другие хладагенты.

Хранение, транспортировка и перекачивание  сжиженных газов являются ключевыми факторами для успешной работы с ними. При выборе оборудования необходимо хорошо понимать различие между сжиженными газами и  обычными жидкостями . Простыми словами, с взрывоопасным газом, перекачиваемым под давлением насыщенных паров, нужно работать даже с большей аккуратностью, чем с более сложной жидкостью при давлениях, сильно отличающихся от давления насыщенных паров.

У насосов для сжиженных газов есть совокупность критериев, которые эксплуатирующая или проектная организация обязательно должна учитывать, для надежной работы. В первую очередь, ключевым является давление насыщенных паров  сжиженного газа.

Ключевые особенности насосов SIHI для СПГ:

  • Низкий кавитационный запас (NPSH)
  • Создание высокого давления
  • Крутая рабочая кривая
  • Возможность работы с газообразными средами и загазованными жидкостями
  • Удобство обслуживания
  • Надежность и простота эксплуатации
  • Безопасная эксплуатация во взрывоопасной среде
  • Соответствие мировым стандартам конструкции для взрывоопасных зон



Компания Flowserve SIHI производит для СПГ следующие типы насосов:

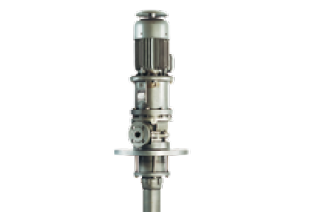

Вертикальные полупогружные насосы Flowserve CEB.

Вспомогательные насосы устанавливаются на подземной или наземной емкости. Максимальная глубина погружной части насоса -  6 м.

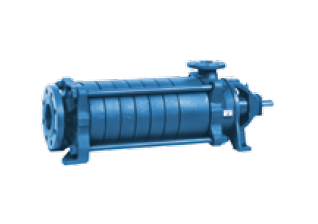

Многоступенчатые секционные насосы Flowserve CEH

Насосы с канальным отводом с переключенной ступенью на всасывании для снижения потерянного кавитационного запаса  (NPSH). Насосы являются самовсасывающими. Flowserve CEH способны с лёгкостью перекачивать жидкости c содержанием газа.

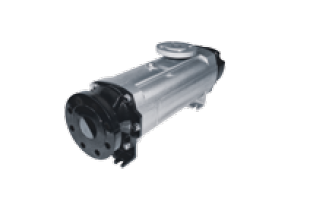

Насосы с канальным отводом Flowserve PC-X

PC-X - это новое поколение насосов для топливных заправок. Сочетание канального отвода, моноблочной и герметичной конструкции предотвращает все возможные риски утечек. Насос компактен и прост в эксплуатации

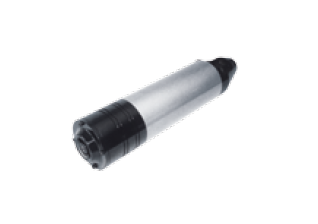

Погружные насосы SM-X.

Новые погружные насосы SIHI сочетают в себе  технологию канального отвода и все преимущества герметичного насоса со встроенным электродвигателем. Насосы разработаны для работы в самых жёстких условиях и обеспечивают максимальную эксплуатационную безопасность. Герметичный насос со встроенным электродвигателем прост в использовании, экономичен и компактен.




Решения для транспортировки и перекачивания сжиженных природных газов (СПГ)

Самовсасывающий насос Flowserve UEA.

Многоступенчатые насосы с предвключенной ступенью на всасывании для работы с низким подпором, используются для работы со сжиженными газами, загазованными жидкостями. Их можно устанавливать  ниже или на уровне резервуаров хранения. такие насосы применяются для разгрузки или заполнения цистерн, а так же транспортировки топлива. Насосы Flowserve UEA  являются самовсасывающими.

Самовсасывающий насос Flowserve CEH.

Насосы с канальным отводом   Flowserve CEH  с предвключенной ступенью на всасывании для работы с низким подпором являются самовсасывающими. Поэтому эти насосы способны с лёгкостью перекачивать сжиженные газы, жидкости под давлением насыщенных паров.

Эффективные насосы с канальным отводом.

Новые насосы PC-X предлагают широкий спектр преимуществ для  топливных станций и заправок. С помощью нашей новой технологией насосов с канальным отводом вкупе с моноблочной герметичной конструкцией, мы устранили все возможные риски утечек, разбалансировок и трудностей во время запуска. Новый насос сам контролирует свою работу и способен заполнить 4 ёмкости одновременно при минимальном подпоре на всасывании. Не смотря на малое потребление энергии, все возможные меры безопасности
соблюдены, что гарантирует надежную работу насоса  в любых климатических условиях.

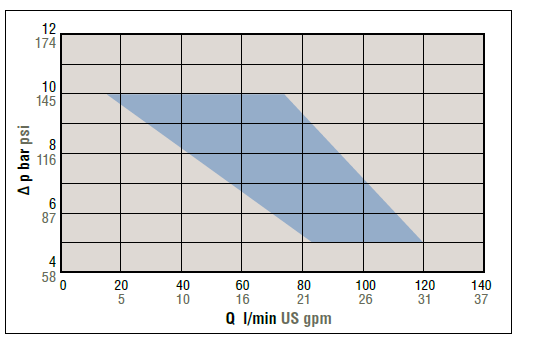

Рабочие характеристики герметичного насоса Flowserve PC-X

  • Максимальная подача - 120 л/мин.
  • Максимальное давление -  10 бар.
  • Диапазон температур: -20 — +40 градусов Цельсия.
  • Фланцы: PN 40.
  • Насос герметичный, поэтому торцовое уплотнение и обвязка не требуются.



  • Предвключенная ступень: большее опорожнение накопительной емкости
  • Внутренний перепускной канал: защита от превышения давления
  • Универсальный  фланец: взаимозаменяемость
  • Моноблочная конструкция: простая установка
  • Внутреннее охлаждение: непрерывная работа
  • Герметичный насос со встроенным электродвигателем: повышенная безопасность работы и отсутствие торцовых уплотнений
  • Стандартный монтажный размер: взаимозаменяемость с насосом большей или меньшей производительности
  • Технология канального отвода: крутая кривая производительности

Эффективные погружные насосы

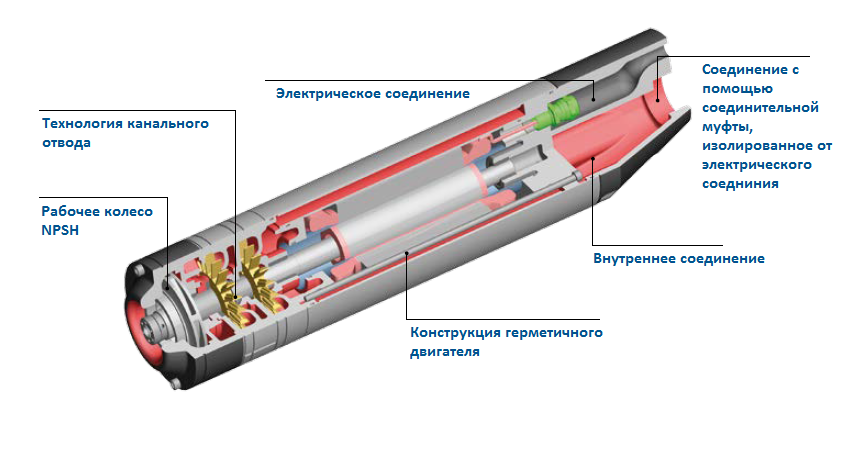

Новый погружной насос SIHI SM-X, работающий с использованием известной технологии канальных отводов, имеет все функции и преимущества обычного насоса с канальным отводом. Погружной насос включает герметичный насос со встроенным электродвигателем, поэтому отсутствуют затраты на содержание насоса и возможность утечки.
Насос SM-X способен перекачивать сжиженный природный газ (СПГ) сразу двум заправочным станциям и работать с сетью из 50-60 потребителей.
Полная схема одобрена Atex.

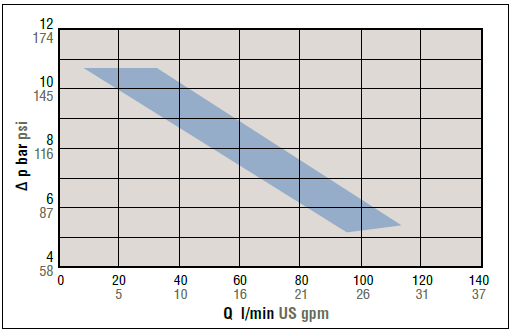

Характеристики SM-X

  • Максимальная подача: 100 л/мин
  • Разность давлений (перепад давлений): максимально 10 бар
  • Максимальная скорость может различаться
  • Диапазон температур: -20  — +40 градусов Цельсия
  • Давление на корпус клапана: PN 25
  • Наличие валового торцового уплотнителя не требуется из-за наличия герметичного двигателя

  • Электрическое соединение: простая установка
  • Внутреннее охлаждение: бесперебойная работа
  • Конструкция герметичного электродвигателя: повышенная безопасность работы и отсутствие торцовых уплотнителей
  • Рабочее колесо NPSH: более высокая ёмкость бака
  • Технология канального отвода: крутая кривая производительности


Насосы с канальным отводом CEH и SC

CEH
Самая распространённое устройство комбинированных насосов - это горизонтальная многоступенчатая конструкция, состоящая из многих
кольцевых ступеней и внутренней осевой всасывающей линии для уменьшения потерь при всасывании. Усиленное рабочее колесо установлено сразу после стабилизирующей поток всасывающей линии. Стабилизирующая поток всасывающая линия в совокупности с
усиленным рабочим колесом имеют низкий кавитационный запас (NPSH) и увеличивают гидравлическую
эффективность.
Наконец, нисходящие канальные отводы дают пару, газу и их смеси возможность течения вместе с высоким разгрузочным давлением. Более того, конструкция с отводными каналами - это, по сути, самовсасывающая конструкция.
По сравнению с другими типами насосных технологий, комбинация канальных отводов позволяет достичь невероятно низкого давления всасывания. Требования кавитационного запаса всего в 0,15 метра выполняются для насосов с подачей до 35
кубометров в минуту.
В первую очередь, это приводит к упрощению установки и оптимизации трат.
Необходимости выкапывать основание для насоса или увеличивать высоту устройства нет.
Так как ступени отводных каналов параллельны центробежной системе, эта конструкция гарантирует, что течение жидкости не прерывается и не уменьшается из-за частичного парообразования.
Устройство с гидравлическим мотором специально разработано для разгрузки фур.
SC
Насосы SIHI SC имеют те же самые функции и преимущества, что и насосы CEH. Эти насосы очень надёжные и тихие.

Характеристики CEH

  • Максимальная подача: 580 л/мин
  • Разность давлений (перепад давлений): макс. 20 бар
  • Максимальная частота вращения: 1800 об/мин
  • Диапазон температур: -20 — +60 градусов Цельсия
  • Давление на корпус клапана: PN 40
  • Наличие валового торцевого уплотнителя: одинарный или двойной торцовый уплотнитель, магнитная муфта без уплотнителей

Характеристики SC

  • Максимальная подача: 67 л/мин
  • Разность давлений (перепад давлений): макс. 14,5 бар
  • Максимальная частота вращения: 2900 об/мин
  • Диапазон температур: -20 — +60 градусов Цельсия
  • Давление на корпус клапана: PN 40
  • Наличие валового торцового уплотнителя: Одинарный или двойной торцовый уплотнитель, магнитная муфта без уплотнителей

Вертикальные баковые и многоступенчатые насосы



CEB

Баки для хранения с диаметром, не превышающим 6 метров, могут быть заполнены с помощью вертикальных баковых насосов с закреплённым вне них мотором. Довольно очевидно, что эти насосы устанавливаются сверху на фланец бака, а их гидравлический вывод
погружен в жидкость.
Устройство очень похоже на комбинированный насос с канальными отводами, установленный вертикально. Стабилизирующее течение жидкости гидравлическое всасывание и увеличенное центробежное колесо установлены близко ко дну внутри бака посредством внешней трубы. Выгода этой конфигурации заключается в том, что гидравлическая система работает как насос, находящийся ниже или на уровне резервуара хранения.
UEA
Для того чтобы повысить подачу сжиженных газов до уровня примерно в 200 м3/час, можно добавить больше многоступенчатых камер. Насос с увеличенным число ступеней с центробежным колесом называется центробежным комбинированным насосом.
Центробежные комбинированные насосы являются выгодными, так как имеют ступень с отводными каналами, которая установлена по течению жидкости сразу после центробежного колеса.
Следовательно, большие потоки могут быть перекачаны очень эффективно с дополнительной пользой от самовсасывания и системы распределения газов.
Конструкция этого насоса имеет такую же схему осевого всасывания со стабилизацией потока и специально разработанную первую ступень с низким потребным кавитационным запасом (NPSH).

Характеристики CEB

  • Максимальная подача: 65 л/мин
  • Разность давлений (перепад давлений): макс. 15 бар
  • Максимальная частота вращения: 2900 об/мин
  • Диапазон температур:  -40 — +60 градусов Цельсия
  • Давление на корпус клапана: PN 40
  • Магнитная муфта без уплотнителей

Характеристики UEA

  • Максимальная подача: 3700 л/мин
  • Разность давлений (перепад давлений): макс. 20 бар
  • Максимальная частота вращения: 3600 об/мин
  • Диапазон температур: -40 — +80 градусов Цельсия
  • Давление на корпус клапана: PN 25/PN 40
  • Наличие валового торцового уплотнителя: одинарный или двойной торцовый уплотнитель

Эффективные насосы для СПГ

На различных стадиях дистрибуции насосы используются для перекачивания СПГ, чтобы компенсировать снижение давления при течении жидкости. При нормальных условиях СПГ находятся в газообразном состоянии. В зависимости от температуры при определённом давлении они могут быть сжижены.
Поскольку сжиженные газы обладают уникальными жидкостными характеристиками, их лучше всего перекачивать, используя насосы,
разработанные специально для таких жидкостей. Традиционно, для работы со сжиженными газами нужен насос, расположенный ниже или на уровне резервуара хранения, способный выдавать адекватные значения кавитационного запаса (NSPH) и при этом позволяющий избежать проблем.
