Перекачивание загрязненной жидкости герметичным насосом с магнитной муфтой

Как герметичный насос  с магнитной муфтой Flowserve TB-MAG Innomag перекачивает жидкость с включениями?



Частицы попадают в насос через всасывающий патрубок и выходят через напорный патрубок. Некоторые частицы попадают в пространстве вокруг рабочего колеса за кольцами износа. Попадавшие частицы за передние кольца износа легко возвращаются в общий поток за счет движения жидкости на всасывании.

Однако частицы, попавшие в область задних колец износа могут попасть в область внутреннего магнита, защитного корпуса магнита и радиальных подшипников. К счастью, кольца износа Flowserve TB-MAG Innomag задерживают частицы размером более 0,12 мм от попадания в область защитного корпуса, защищая подшипники  герметичного насоса и оставляя каналы насоса  Flowserve TB-MAG Innomag чистыми.

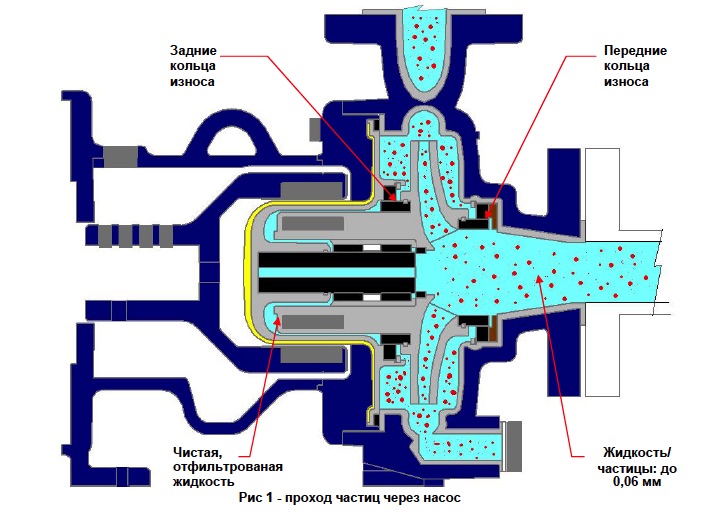

На Рисунке 1 показана иллюстрация как основные частицы задерживаются вокруг рабочего колеса и чистую жидкость за рабочим колесом насоса с магнитной муфтой. Никакие другие герметичные футерованные насосы с магнитной муфтой не обеспечивают защиту от попадания частиц в каналы  насоса.
