Про лабиринтные уплотнения


Лабиринтные уплотнения — надежная и высокоэффективная защита от проникновения жидкости/газов в камеру подшипника.

Такие уплотнения характеризуются сложной зигзагообразной формой зазора. Существует два типа лабиринтных уплотняющих устройств: осевой и радиальный.

  • Лабиринтное устройство осевого типа применяют для защиты подшипников, устанавливаемых в неразъемных и разъемных корпусах.

  • Радиальные лабиринтные устройства используют только в случае, когда охватывающий элемент сделан разъемным.

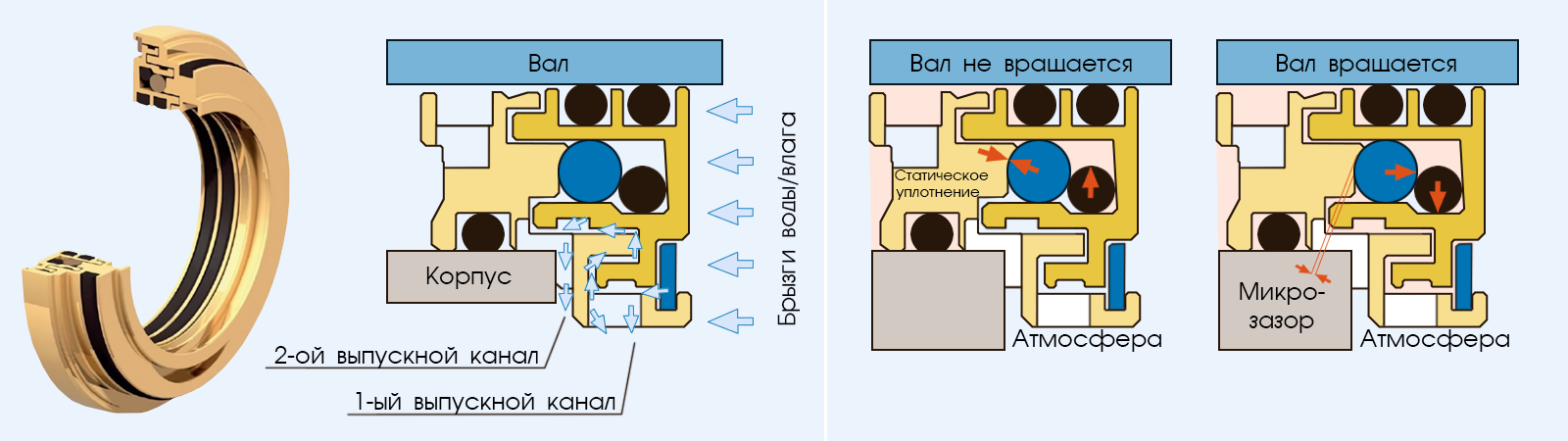

Принцип работы лабиринта и запирающего элемента

  • Принцип действия: проходя через защитную шайбу и систему лабиринтов, жидкость отбрасывается в один из двух выпускных каналов.

  • Преимущества лабиринтного уплотнения

    — Увеличенный срок службы

    — Снижение расходов на техобслуживание

    — Уплотнение по валу осуществляется двумя уплотнительными кольцами круглого сечения. Эта система оптимизирует вращательную устойчивость лабиринтного уплотнения на валу при динамических нагрузках.

    — Износостойкие материалы с низким коэффициентом трения

    — Механизм самонастройки контактного усилия, в зависимости от скорости вращения

  • Запирающий элемент — уникальный механизм, препятствующий засасыванию влаги/пыли/газов в камеру при остановке оборудования

  • Принцип действия запирающего элемента: в конструкции запирающего элемента применен механизм автоматического клапана, который, под действием центробежных сил образует микро-зазор.
    При остановке вращения, клапан закрывается и образует статическое уплотнение.
