24.12.2016

Замена герметичного насоса для перекачивания хлорида титана

Опыт применения насосов Flowserve Innomag в исполнении с торцовым уплотнением на перекачивании хлорида титана. Замена герметичного насоса.

Перекачиваемая жидкость: тетрахлорид титана, TiCl4, плотность: 1.6-1.7

Используемый насос Flowserve Innomag: C1(3x2x8) с фланцами PN25, без дренажа корпуса, скорость вращения вала - 3500 об/мин, диаметр колеса 206 мм

Проблема: Химический насос на перекачивании тетрахлорида титана (TiCl4) обычно очень часто выходит из строя.

Раньше на этой позиции стоял герметичный насос, который выходил из строя в промежутке от 1до 4 месяцев. Затраты на ремонт герметичного насоса составляли от 10 до 25 тысяч долларов. Очень часто герметичные насосы не пригодны для ремонта на месте, поэтому заказчику требовался резерв на время ремонта и транспортировки насоса. На каждую технологическую линию за год уходило 100 000 долларов на обслуживание и ремонт. Так как перекачиваемая жидкость опасная, насос работал пока не начиналась кавитация, перекачивая максимум продукта. Перекачивание тетрахлорида титана (TiCl4) является трудной задачей для любого насоса, но технологический процесс не изменишь и заказчик искал насос, который проработает как минимум 1 год без ремонта, и который можно будет ремонтировать на площадке.

Насос Flowserve Innomag удовлетворял всем этим требованиям, при низкой первоначальной стоимости по сравнению с герметичным насосом, так насос Flowserve Innomag в сборе стоил около 18 000 долларов, против 25 000 $ затрат на ремонт герметичного насоса.

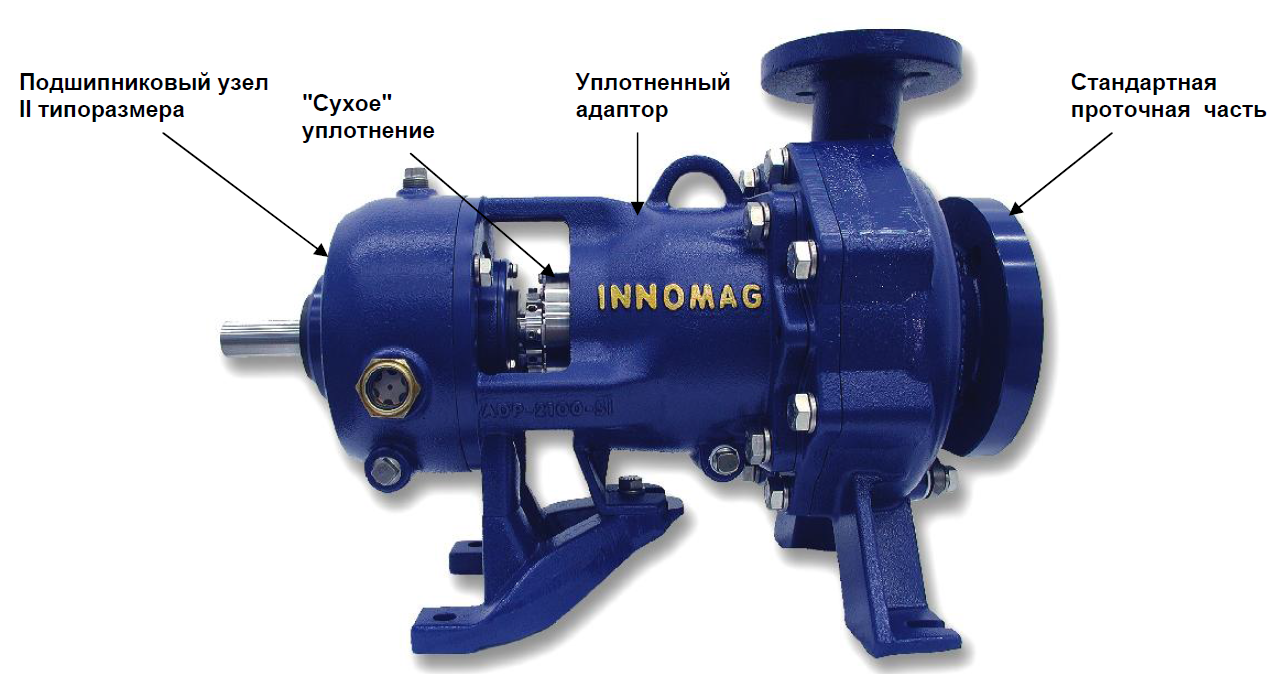

Установленный насос Flowserve Innomag был стандартным, с подшипниковым узлом под гибкую муфту. На насос было установлено сухое уплотнение. Торцовое уплотнение John Crane ECS специально разработанное для работы в сухую. Это уплотнение не нуждается в подводе уплотнительной жидкости или газа. Кроме того, насос Flowserve Innomag значительно более терпим к кавитации, нежели герметичный насос

Испытания насоса Flowserve Innomag перед отгрузкой:

Насос Flowserve Innomag прошел испытания по всех рабочей характеристике. Опрессовка насоса проводилась при давлении 450 psi.

Так как тетрахлорид титана (TiCl4 ) становится особенно агрессивным в смеси с водой, все детали проточной части просушивались перед сборкой, чтобы насос Flowserve Innomag покинул завод без единой капли воды в корпусе. Фланцы были заглушены на время транспортировки. Протечка вторичного уплотнения по результатам испытаний соответствовала стандарту API 682.

Результат: на сегодняшний момент у заказчика установлено 4 насоса Flowserve Innomag на перекачивании тетрахлорида титана. С августа 2004 года, первые из поставленных насосов отработали 6000 и 5000 часов соответственно. Со слов заказчика, проект замены герметичного насоса на насос Flowserve Innomag с торцовым уплотнением прошел успешно и сэкономил заказчику более 100 000 долларов в год на каждый насос только а счет снижения затрат на ремонт герметичного насоса путем его замены на Flowserve Innomag.

В августе 2006 еще два заказчика установили насосы Flowserve Innomag на перекачивание тетрахлорида титана (TiCl4) и оба очень довольны их работой.
