Объемные насосы Viking

Для правильного оформления заявки на насосное оборудование, пожалуйста, пришлите нам на электронную почту заполненный опросный лист или данные старого насоса под замену

Одним из вариантов объемных насосов являются шестеренчатые или шестеренные насосы. Данные насосы отлично зарекомендовали себя при работе с вязкими жидкостями, таких как масло, нефтепродукты, битум, топливо, клей, патока, шоколад и т.д.
Существуют два варианта исполнения шестеренных насосов: с внутренним и внешним зацеплениями. Компания Viking Pump производит в основном шестеренные насосы с внутренним зацеплением, на них подробнее и остановимся.

Области применения:
- Нефте-газовая промышленность;
- Химическая промышленность;
- Пищевая промышленность.

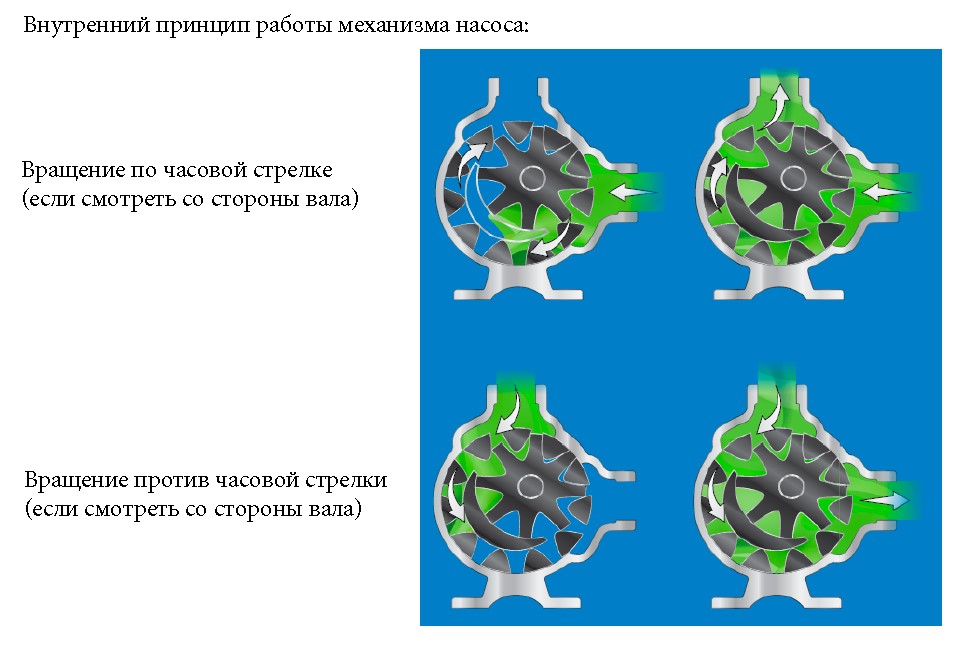

Главными элементами насоса с внутренним зацеплением являются ведущая шестерня-ротор и ведомая шестерня-втулка, работающие по принципу «шестерня в шестерне».


Ведущая шестерня-ротор, получая вращательное движение от привода насоса, передает его ведомой шестерне-втулке, входя с ней в зацепление.

  1. Входя в зацепление, шестерни образуют между собой полость, в которую попадает жидкость из всасывающего патрубка.
  2. Проходя через зубья ведущего и ведомого зубчатых колес, жидкость перемещается к напорному патрубку. В составе насоса присутствует специальная вставка в виде серповидного элемента, необходимого для разделения всасывающего и напорного патрубков и создания закрытого объема.
  3. По ходу работы насос полностью заполняется жидкостью, создавая закрытый объем между ведущим и ведомым колесами, в котором и происходит перемещение жидкости. При повторном зацеплении жидкость выходит через напорный патрубок.


Преимущества и недостатки:

Среди преимуществ данного типа насосов обычно выделяют:
- Только два подвижных элемента: ведущая и ведомая шестерни;
- Возможность перекачки сильно вязких жидкостей;
- Работа без пульсаций (по сравнению с другими объемными насосами);
- Низкое значение кавитационного запаса NPSHr;
- Широкое материальное исполнение;
- Возможность реверсивной работы;
- Легкость обслуживания и ремонта.

Среди недостатков данного типа насосов обычно выделяют:
- Сложность работы с жидкостями, содержащих твердые включения;
- Постоянное нахождение подшипника в перекачиваемой среде;
- Внешняя радиальная нагрузка на вал.

Опции насосов Viking:

Материалы конструкции: железо, сталь, нержавеющая сталь.
Втулки (скользящие и направляющие): закаленное железо, вольфрамовый карбид.
Уплотнения: сальниковое или картриджное механическое уплотнение с промывкой или охлаждением (одинарное или двойное уплотнение).
Другие опции: обшивка, внутренние регуляторы давления, специальное расположение патрубков.
Производительность:
