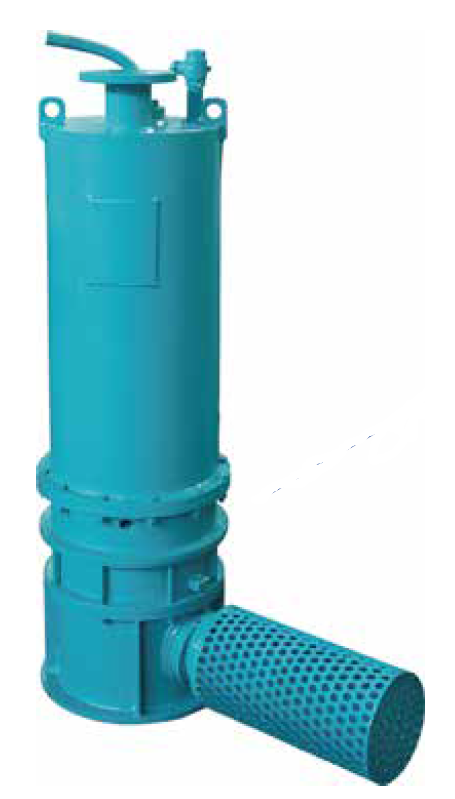

Погружные дренажные электронасосы серии WQH взрывозащищенного исполнения имеют широкий диапазон подач и напоров. Применяются для отведения вод содержащих песок, угольный шлам, пустую горную породу, шлак и другие нерастворимые твердые частицы. Могут использоваться в системах отведения поверхностных и дренажных вод, а также отведения очищенных производственных сточных вод.
|
Электропитание:
Насосы предназначены для работы от трёхфазной сети переменного тока напряжением 380/660 В или 660/1140 В, частотой 50 Гц.
водородный показатель (pH) – от 4 до 10
Плотность перекачиваемой среды: 1100 кг/м3
Глубина погружения не более 10 м.
Исполнение по заказу:
По запросу насос может быть выполнен из коррозионностойких материалов.
Требования к твердым частицам:
Концентрация твердых включений (по массе) до 20 %
Размер твердых частиц не более 10 мм.
Кабели:
Насосы укомплектованы гибкими кабелями с резиновой оболочкой, предназначенными для использования в угольных шахтах (стандарт MT 818.5-2009).
Производительность:

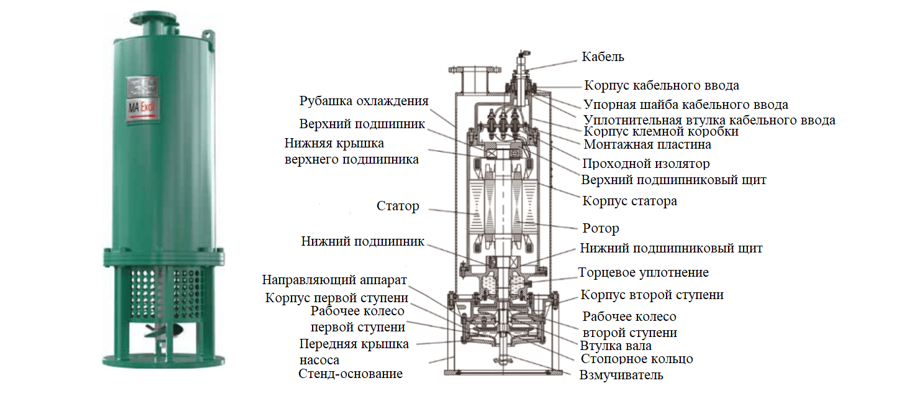

Горные взрывозащищенные погружные электронасосы с взмучивающим устройством серии WQH (22 – 315 кВт)
Горные взрывозащищенные погружные электронасосы с взмучивающим серии WQH представляют собой высокоэффективное и энергосберегающее оборудование, разработанное совместно с Цзянсуским университетом в соответствии со стандартом MT/T 671-2005 на основе конструкции горного взрывозащищённого погружного электронасоса.
Конструкция насосов усовершенствована за счёт применения взмучивающего устройства (мешалки), установленного перед первой ступенью насоса, что обеспечивает эффективное взмучивание и перекачивание сточных вод и шламовых суспензий, содержащих угольный шлам, шлак и песок.
В насосах данной серии реализованы запатентованные технологии Цзянсуского университета:
Гидравлическая часть (рабочее колесо и спиральный корпус) выполнена по схеме с двумя проточными каналами, при этом свободный проход рабочего колеса превышает 30 мм, что обеспечивает хорошую пропускную способность и устойчивую работу при высоком содержании механических примесей.
Оригинальный запатентованный профиль лопаток рабочего колеса исключает возможность перегрузки насоса при любых эксплуатационных режимах.
Эти конструктивные решения позволяют использовать насос в разных гидравлических режимах что важно для эксплуатации, также повышают надёжность работы и обеспечивает снижение потребления электроэнергии примерно на 10 %.
Погружные электронасосы оснащены рубашкой охлаждения что позволяет обеспечить минимальный уровень воды в приемном резервуаре.
По сравнению с аналогичными изделиями, представленными на рынке РФ, насосы серии WQH отличаются передовой конструкцией, улучшенными гидравлическими характеристиками, повышенной энергоэффективностью и сниженным энергопотреблением.
Электронасос с рубашкой охлаждения изготавливается с вертикальным положением оси вала, встроенным электродвигателем и верхним или нижним расположением нагнетательного патрубка.
Электродвигатель снабжен рубашкой охлаждения. Охлаждение осуществляется перекачиваемой средой. Насосы с рубашкой охлаждения доступны от моторов с мощностью свыше 15 кВт.
Горные взрывозащищенные погружные электронасосы серии WQH мощностью от 2,2 кВт до 90 кВт изготовлены из нержавеющей стали и предназначены для отвода дренажных вод содержащих песок и взвешенные частицы.
Насосы данной серии разработаны с учётом эксплуатации в агрессивных средах с содержанием механических примеси и абразивных включений.
Основание, рубашка охлаждения, корпус статора, корпус насоса, рабочее колесо и другие корпусные детали изготовлены из нержавеющей стали AISI 304, что обеспечивает высокую коррозионную стойкость электронасоса и полностью удовлетворяет.
На автоматической трубной муфте
Передвижная свободностоящая
Монтаж погружных насосов возможен в двух вариантах: погружная стационарная на автоматической трубной муфте и погружная передвижная свободно стоящая.
При свободностоящей установке необходимо убедится что место установки насоса имеет твердое ровное дно.
