Тип и описание насосов по API-610


Тип и описание конструкции нефтяных насосов по стандарту надежности API-610

Насос типа OH1 по API-610

Горизонтальный, одноступенчатый, консольный насос с радиальным разъемом корпуса. Данный тип насоса полностью не отвечает требованиям API-610

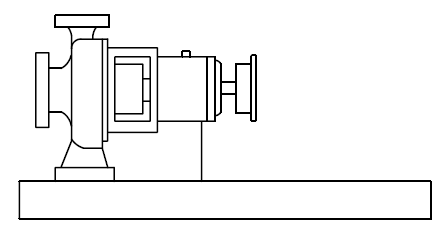

Рисунок 1 - Насос типа OH1

Консольные насосы  типа  OH-1 по API-610 применяют там, где перекачиваемая среда имеет сравнительно невысокую температуру. Цена их сравнительно невысока. типичным представителем данного типа насосов является насос Flowserve Mark 3

Насос типа OH2 по API-610

Горизонтальный, одноступенчатый, консольный, установленный по оси насос. Корпус подшипника воспринимает нагрузки, действующие на вал насоса и поддерживает положение корпуса в горизонтальном положении. Тип OH-2 по API-610 полностью отвечает требованиям API и рекомендуется использовать там,  где перекачиваемая жидкость имеет высокие температуры или при высоких давлениях процесса.

Примером исполнения насоса OH-2 по API-610 служит консольный насос Flowserve HPX

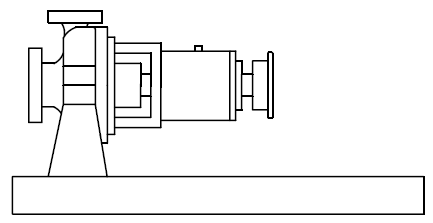

Рисунок 2 - Насос типа OH2

Насос типа OH3 по API-610

Вертикальный, Ин-лайн, одноступенчатый консольный насос, с отдельными подшипниковыми опорами. Корпус подшипника встроен в насос и воспринимает все нагрузки насоса. Двигатель обычно устанавливается на опоре, являющейся неотъемлемой частью насоса. Насос соединен с двигателем упругой муфтой.


Рисунок 3 - Насос типа OH3

Насос типа OH4 по API-610

Насос с жесткой муфтой, вертикальный, Ин-лайн, одноступенчатый. Этот тип не полностью отвечает требованиям API-610


Рисунок 4 - Насос типа OH4

Насос типа OH5 по API-610

Моноблочный, вертикальный, Ин-лайн, одноступенчатый насос. У моноблочных насосов рабочее колесо установлено непосредственно на валу двигателя. Этот тип не полностью отвечает требованиям API-610


Рисунок 5 - Насос типа OH5

Насос типа OH6  по API-610

Высокооборотистый, с приводом через мультипликатор, одноступенчатый насос. Насосы оснащены мультипликатором для увеличения скорости вращения рабочего колеса. Рабочее колесо монтируется на общем валу с мультипликатором. Муфта между мультипликатором и насосной частью отсутствует; однако, мультипликатор соединен через упругую муфту с двигателем. Насосы могут быть горизонтального и вертикального типа.


Рисунок 6 - Насос типа OH6

Насос типа BB1 по API-610

С осевым разъемом корпуса, одно - или двух – ступенчатый насос с корпусом между подшипниками.

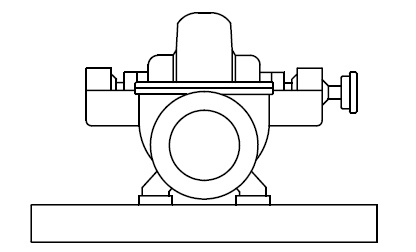

Рисунок 7 - Насос типа BB1

Насос типа BB2 по API-610

С радиальным разъемом корпуса, одно - или двух - ступенчатый насос с корпусом между подшипниками, двухопорный насос.

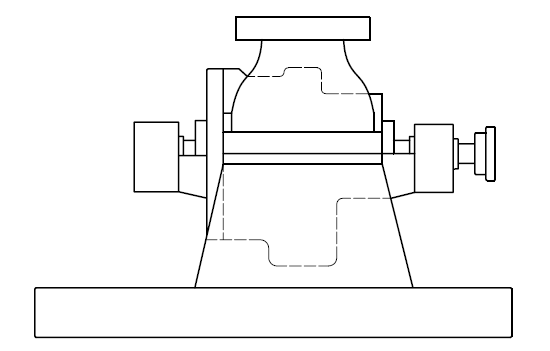

Рисунок 8 - Насос типа BB2

Насос типа BB3 по API-610

С осевым разъемом корпуса, многоступенчатый насос с корпусом между подшипниками, двухопорный насос.

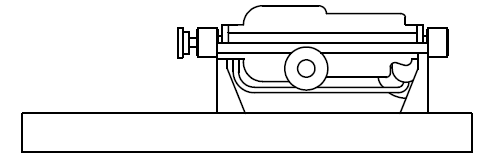

Рисунок 9 - Насос типа BB3

Насос типа BB4 по API-610

С радиальным разъемом корпуса, многоступенчатый насос с корпусом между подшипниками (двухопорный насос). Эти насосы также называются секционными. Имеют потенциальные места протечек жидкости между каждой секцией.

Преимуществом данного типа насосов является их относительна дешевизна. примером такого насоса может служить насос ЦНСН или насос  Flowserve WX

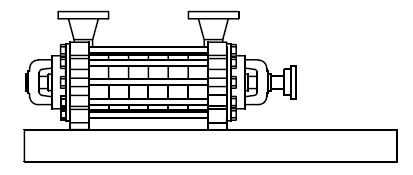

Рисунок 10 - Насос типа BB4


Насос типа BB5 по API-610

Двухкорпусной, с радиальным разъемом корпуса, многоступенчатый насос с корпусом между подшипниками (двухопорный насос).

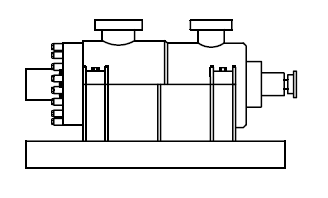

Рисунок 11 - Насос типа BB5

Насос полупогружной типа VS1 по API-610

Полупогружной, вертикальный, с одинарным c корпусом, с нагнетанием через колонну.


Рисунок 12 - Насос типа VS1

Насос полупогружной типа VS2 по API-610

Полупогружной, вертикальный, с одинарным спиральным корпусом, нагнетанием через колонну насос.

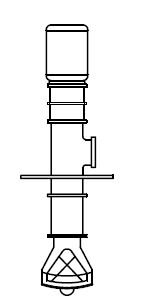

Рисунок 13 - Насос типа VS2

Насос полупогружной типа VS3 по API-610

Полупогружной, вертикальный, с одинарным корпусом и осевым потоком, с нагнетанием через колонну.

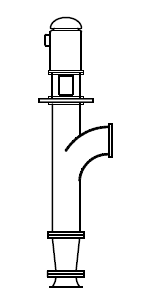

Рисунок 14 - Насос типа VS3

Насос типа VS4 по API-610

Вертикальный, полупогружной, с одинарным спиральным корпусом, с прямым приводом.

Типичным представителем такого насоса является насос Flowserve ECPJ


Рисунок 15 - Насос типа VS4

Насос типа VS5 по API-610

Вертикальный, полупогружной, консольный насос, должен быть определен как насос типа VS5.

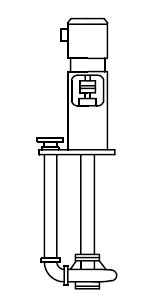

Рисунок 16 - Насос типа VS5

Насос типа VS6 по API-610

Вертикальный, полупогружной, с двойным корпусом.


Рисунок 17 - Насос типа VS6

Насос типа VS7 по API-610

Вертикальный, полупогружной, с двойным спиральным корпусом.

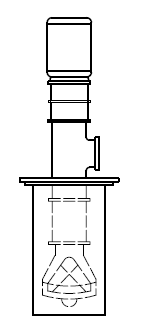

Рисунок 18 - Насос типа VS7
